Скан показывает поверхность. Проект объясняет, как устроена деталь.

Очистка полигональной сетки, восстановление поверхностей и подготовка геометрии для САПР. Разбираем результат работы на примере детали с маркировкой AISIN.

Быстро3Д — студия прототипирования
Подольск · ПриТЯГАтельный Завод · от 1 штуки

История проекта в деталях

Обработка сканов в CAD: от облака до твердотельной модели

После того как 3D-сканирование завершено и получено облако точек или полигональная сетка (mesh), начинается не менее важный этап — обработка данных в CAD-среде. Без него невозможно перейти к созданию полноценных чертежей, подготовки к производству или даже простой визуализации.

В этой статье расскажем, как мы обрабатываем сканы автодеталей и превращаем их в точные твердотельные модели.

🔄 От скана к CAD: что происходит?

Оригинальный скан, несмотря на высокую точность, содержит артефакты: шумы, недостающие фрагменты, участки с искаженной геометрией. Вручную или с помощью полуавтоматических инструментов мы:

• Очищаем модель от артефактов и лишнего мусора;

• Заделываем дыры и устраняем шум;

• Выравниваем поверхность и устраняем артефакты по краям;

• Выполняем ретопологию — упрощаем сетку, сохраняя геометрию;

• Преобразуем mesh в NURBS или твердотельную модель (Solid Body).

Пример: обработка крышки AISIN

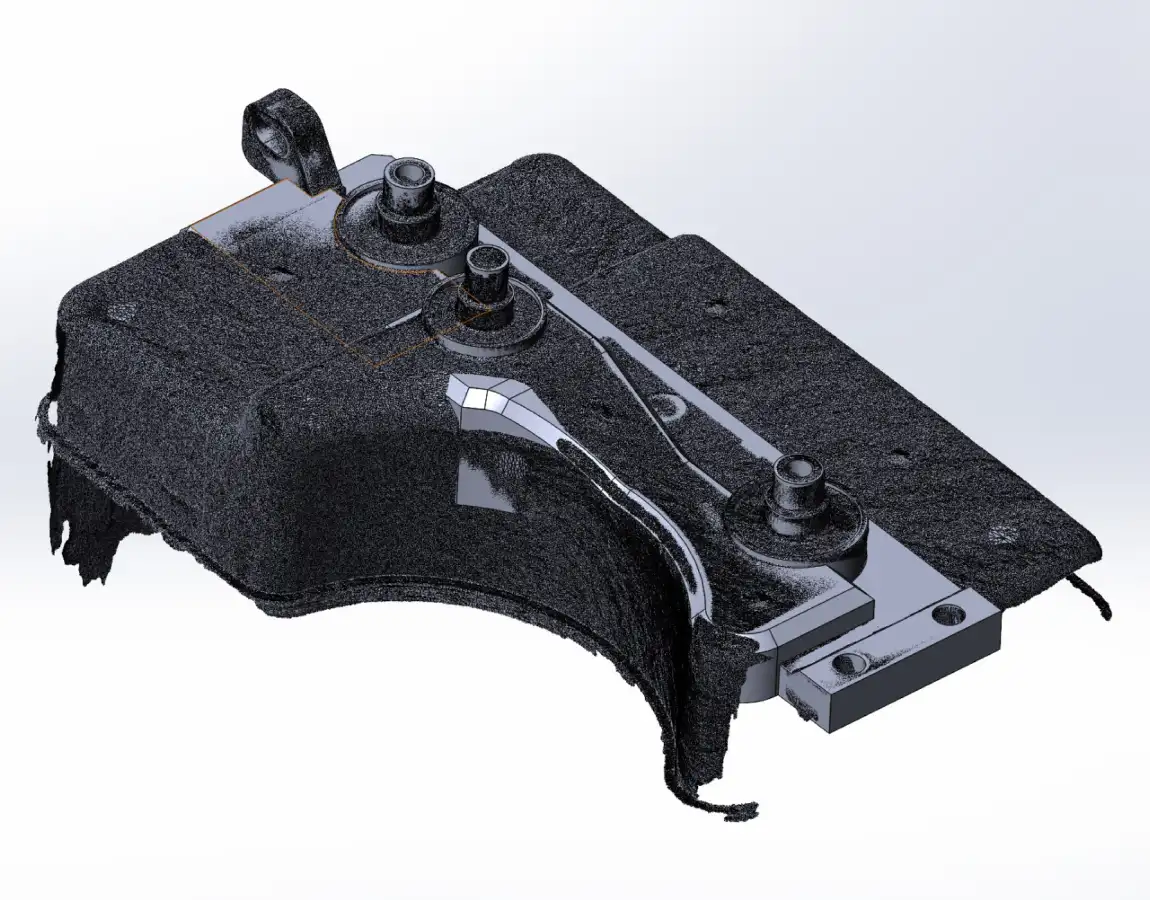

На примерах ниже показана работа с деталью — предположительно корпусом или кожухом с заводской маркировкой AISIN. Слева — оригинальная полигональная модель, полученная при сканировании. Справа — результат обработки: выровненные поверхности, воспроизведённые геометрические особенности, пригодные для инженерного моделирования.

Такие модели затем можно экспортировать в SolidWorks, Fusion 360, Rhino и другие CAD-программы для дальнейшей работы.

📐 Почему важна точность

Если оставить исходную сетку, она может быть непригодна для точной инженерной работы:

• невозможно задать параметры посадки;
• сложно интегрировать с другими компонентами;
• возникают проблемы при подготовке к 3D-печати или ЧПУ.

📌 Интеграция с цифровыми процессами

Этот подход — часть большого цикла цифрового производства. Мы применяли его, например, при реконструкции корпуса аэромобиля для проекта «Торпеда» — от сканов до полноценной инженерной модели. 👉 Посмотреть проект торпеды

💬Обратная связь

Евгений Мацевитый

Нужно обработать скан и получить CAD-модель? Мы поможем — от чистки до экспорта в нужный формат.

📲 Напишите в Telegram: @mazetty

STL хранит поверхность в виде треугольников. Он может быть достаточен для печати после подготовки, но не содержит инженерных параметров и дерева построения. Для изменения посадок и размеров часто требуется восстановление конструкции в САПР.

STEP передаёт геометрию между системами, но сам по себе не гарантирует историю построения. Если нужна параметрическая модель в конкретной программе, это отдельно включают в задание и состав выдачи.

Пример: предприятие хочет перенести крепёжные отверстия на существующем корпусе. Важны не только внешние поверхности, но и оси, плоскости сопряжения, толщины и доступные измерения. Их определяют и проверяют в процессе восстановления.

При согласовании точности выделяем критические зоны. Не все неровности исходника следует переносить в модель: часть может быть износом или дефектом. Решение о восстановлении номинальной геометрии принимаем по задаче заказчика.
