🧠 От скана до CAD: как превратить физический объект в цифровой проект

Когда инженерная деталь существует лишь в виде готового изделия без чертежей и цифровой документации — на помощь приходит 3D-сканирование. Но сам по себе скан — это только отправная точка. Чтобы превратить его в полноценную CAD-модель для производства, требуется целый технологический цикл. На примере детали крепления из алюминиевого сплава мы покажем, как это происходит на практике.


🔍 Этап 1. 3D-сканирование

Первоначально мы получаем полигональную сетку в формате STL. Несмотря на визуальную схожесть с оригиналом, такая модель не годится для САПР или промышленного производства — она может содержать артефакты, неровности, пробелы и искажения.
Цифровая модель детали после 3D-сканирования с дефектами


🧽 Этап 2. Очистка и исправление

Модель подвергается ретопологии: удаляются шумы, заполняются дыры, восстанавливаются нормали. Также проводится упрощение сетки, чтобы облегчить дальнейшую работу.

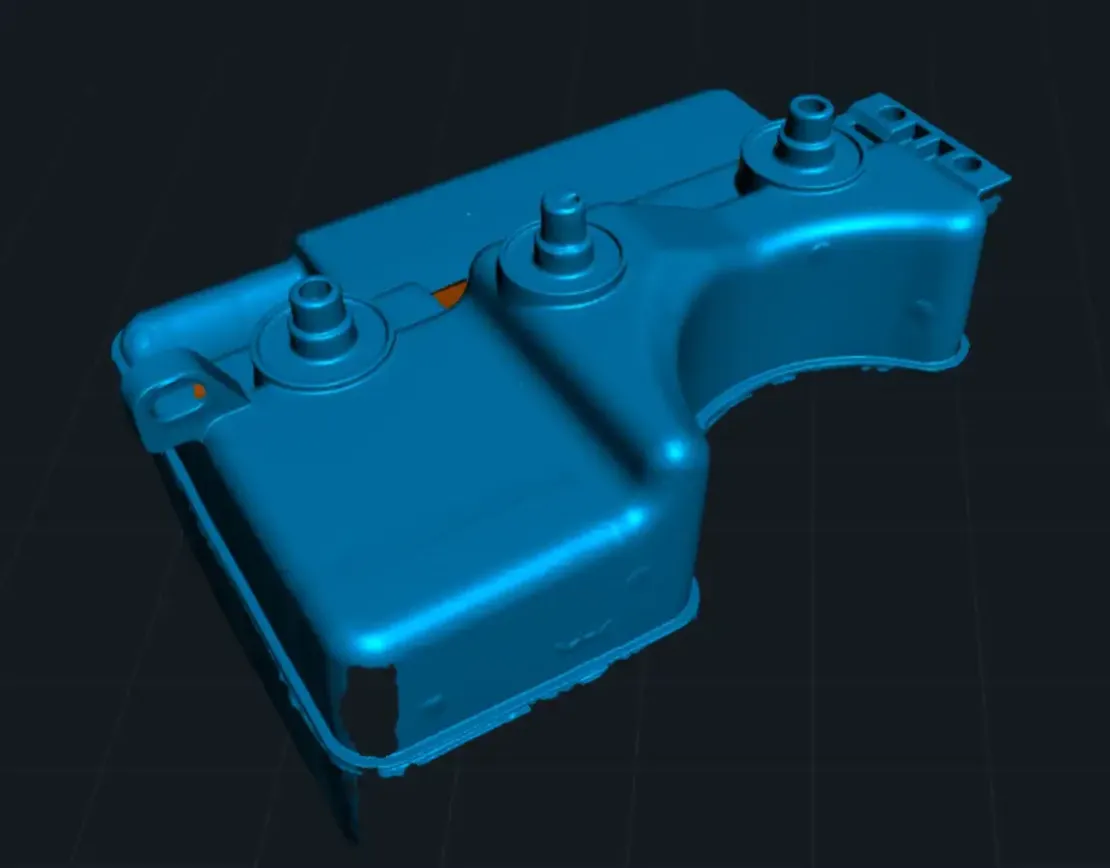

Удаление дефектов и артефактов в полигональной модели


✍️ Этап 3. Оцифровка надписей и элементов

Если на детали есть надписи, маркировка или логотипы, мы сканируем их отдельно и аккуратно воссоздаём в векторной форме.

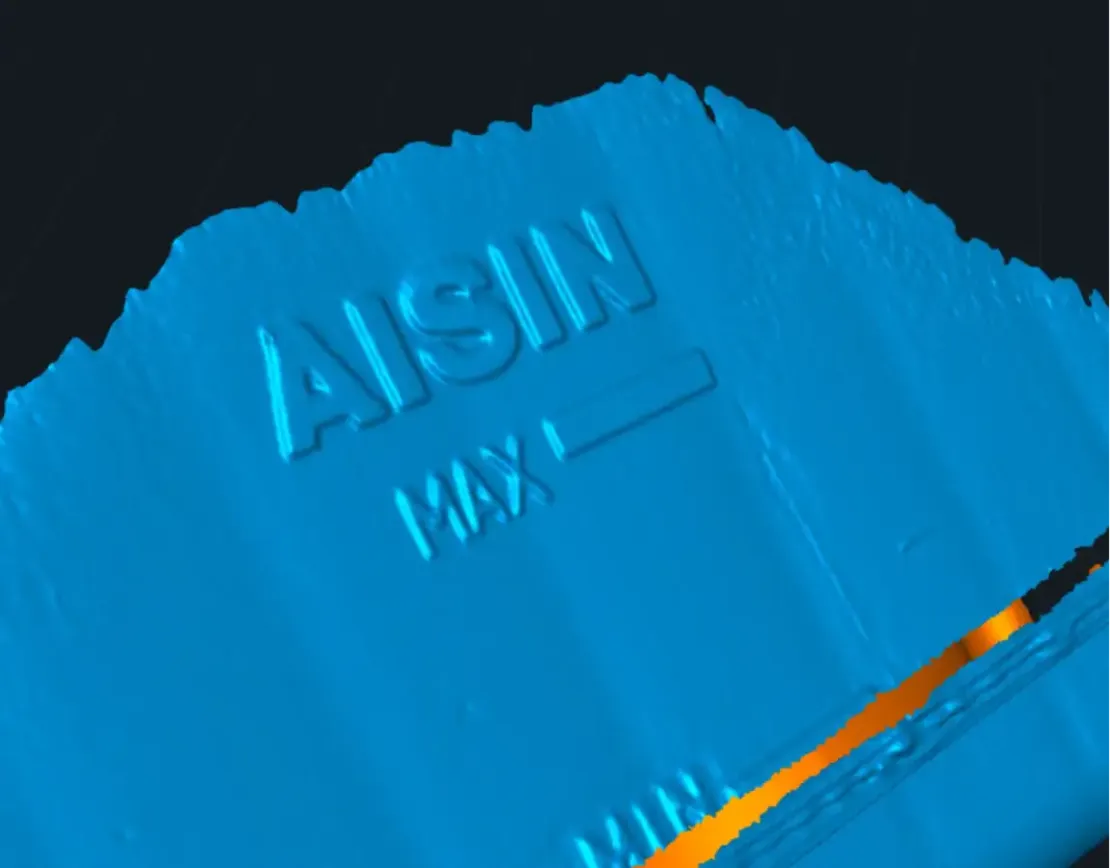

Фрагмент 3D-скана с маркировкой AISIN


🧩 Этап 4. Поверхностное моделирование

Используя полученную сетку как референс, мы поэтапно создаём точную CAD-модель. Учитываются плоскости, радиусы, ребра жёсткости, все технологические элементы.
Создание CAD-модели по полигональной сетке
Сравнение сетки и CAD-модели с наложением


🛠 Финальная CAD-модель

Модель доводится до параметрической формы, с возможностью последующего редактирования, добавления фасок, отверстий, симметрии и прочих элементов конструкции.
Итоговая CAD-модель детали в SolidWorks
Нижняя часть CAD-модели после полной реконструкции


📦 Что даёт такой подход?

возможность восстановить утерянные чертежи;

  • подготовить модель для 3D-печати, ЧПУ или литья;
  • адаптировать геометрию под серию;
  • анализировать износ и допуски по оригинальной детали.

Подобная реконструкция — незаменимый инструмент при реверс-инжиниринге, замене устаревших компонентов, а также при модернизации техники.
