Подготовка к 3D-печати или литью

Современные технологии 3D-сканирования позволяют за считанные минуты получить цифровую копию объекта. Однако полученный STL-файл — это только начало. Чтобы использовать его для аддитивного производства или изготовления пресс-форм, требуется целый цикл подготовки.

🧽 Очистка и восстановление модели

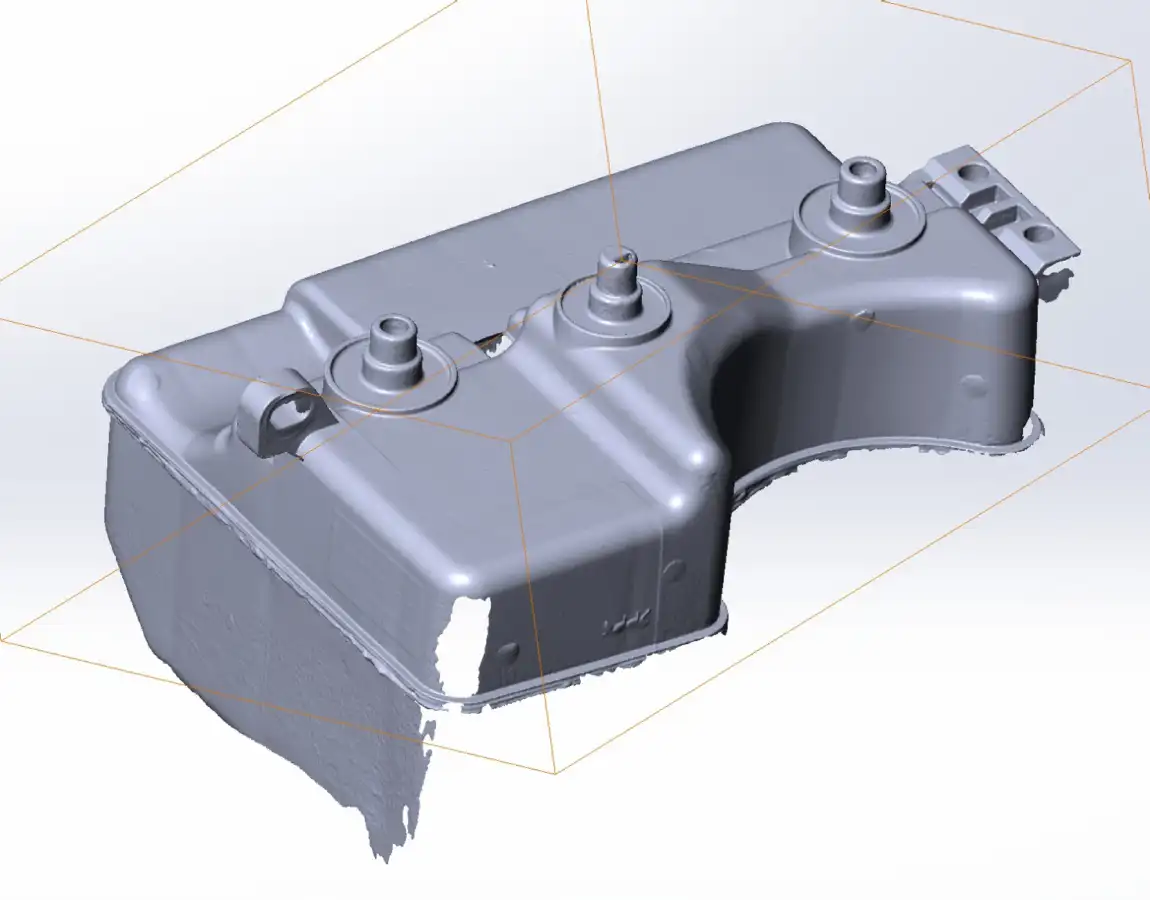

После сканирования мы получаем полигональную сетку. Она может содержать:

• шумы (неровности, возникающие при отражении света);
• пробелы в геометрии (дыры);
• артефакты — искажения, вызванные бликами или труднодоступными зонами.

Используя специализированное ПО, мы проводим ретопологию — переопределение структуры сетки, восстановление нормалей и удаление лишних элементов.

📏 Корректировка геометрии

На этом этапе:

• выравниваются плоскости и симметрии;
• убираются незначительные дефекты;
• уточняются габаритные размеры и допуски.

🧩 Разделение на части

Если объект слишком крупный для печати или формовки, мы разбиваем его на модули с учетом:

• допустимых габаритов принтера/станка;
• удобства последующей сборки;
• расположения замков, шипов и направляющих.

🛠 Интеграция в CAD

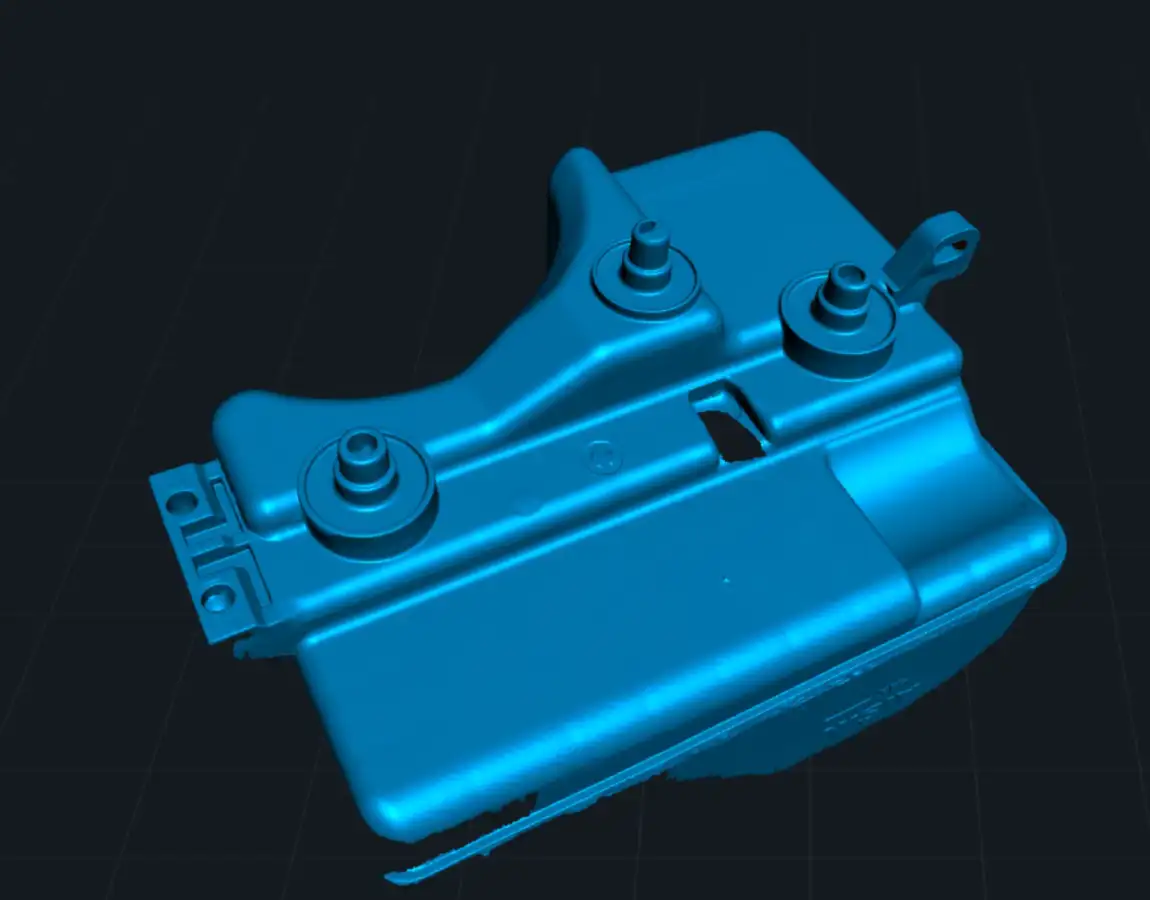

На основе скана и очищенной сетки создаётся CAD-модель. В ней можно:

• достроить отсутствующие элементы;
• доработать крепления, отверстия и интерфейсы;
• подготовить геометрию под определённый способ производства (например, сделать уклоны под формовку).

👀 Интересно: Подобный подход мы применяли при воссоздании детали по скану, где повреждённый элемент был полностью заменён на печатную версию. 👉 Прочитайте статью здесь

🎯 Финальный экспорт

В зависимости от задачи, модель экспортируется в нужном формате:

• STL — для 3D-печати;
• STEP или IGES — для ЧПУ-обработки;
• форматы литьевых систем — под создание пресс-форм и силиконовых отливок.

Сотрудничество

Евгений Мацевитый

Готовая модель может быть отправлена на производство или передана заказчику вместе с рекомендациями по печати, поддержкам и постобработке, чтобы все обсудить — пишите и звоните в телеграме!

@mazetty

Для печати проверяем замкнутость геометрии, толщины, ориентацию и доступность удаления поддержек. Направление слоёв связано с нагрузкой и поверхностью. Минимальные размеры зависят от оборудования и материала, поэтому универсальное число здесь не обещаем.

Для формы учитываем извлечение мастер-модели и отливки, линию разъёма, поднутрения, подачу материала и выход воздуха. Гибкая силиконовая форма даёт свободу геометрии, но не отменяет ограничений по извлечению и ресурсу.

Пример: дизайнер принёс декоративный корпус с тонкими рёбрами. Один экземпляр можно обсуждать как печать, а небольшую серию — как литьё. До выбора маршрута полезно сравнить поверхность, толщины и способ сборки.

Перед выдачей фиксируем единицы измерения, версию модели и назначение файлов. Отдельно согласуем, нужны ли исходник САПР, сетка для печати, сборка из нескольких частей и рекомендации по постобработке.
