Сканирование аэромобиля Льва Гаряева

Цифровая реконструкция и создание 3D-модели торпеды
Этот проект объединил инженерный подход, точность сканирования и цель — создать цифровой двойник аэромобиля, участвующего в заездах Baikal Mile. Мы не просто сняли геометрию, но и начали конструировать новую торпеду, адаптированную под реальную раму и технические ограничения.

📍 Локация: автосервис и мастерская

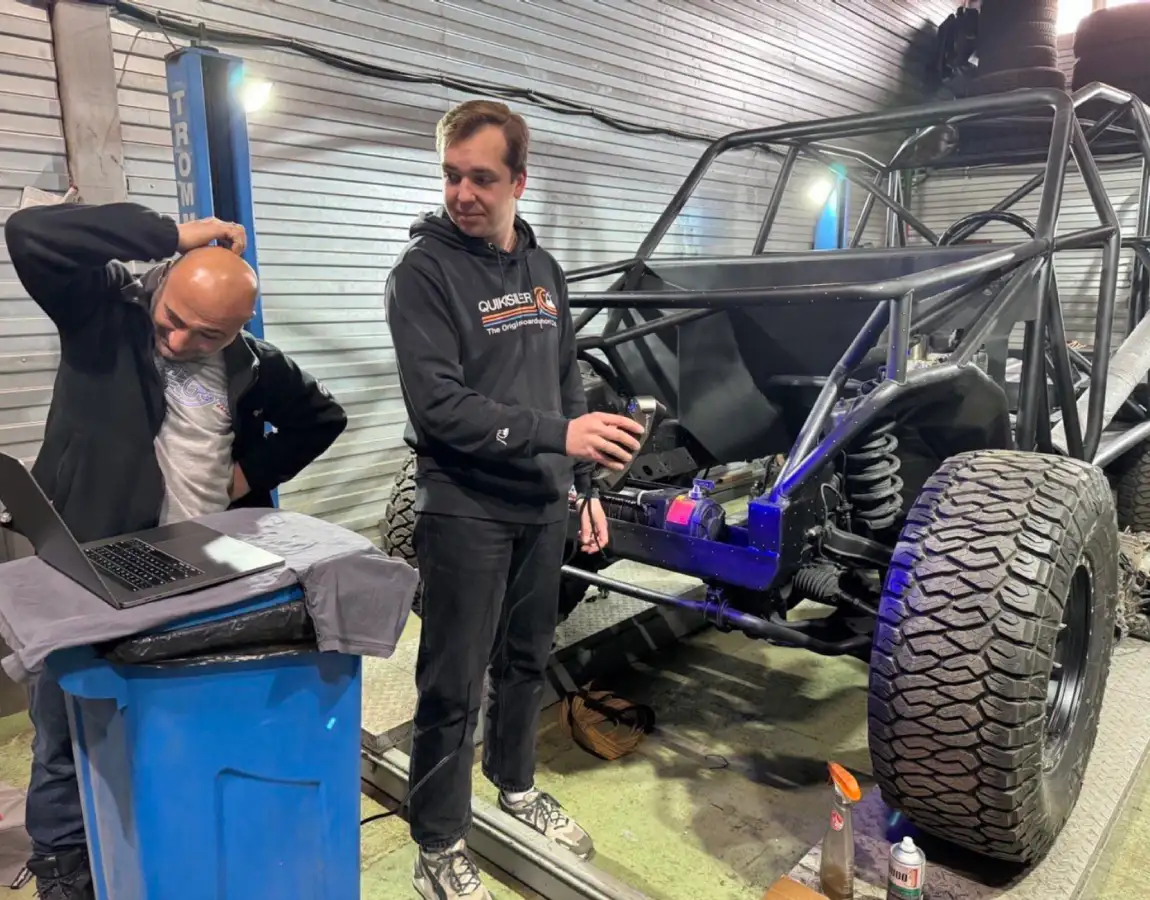

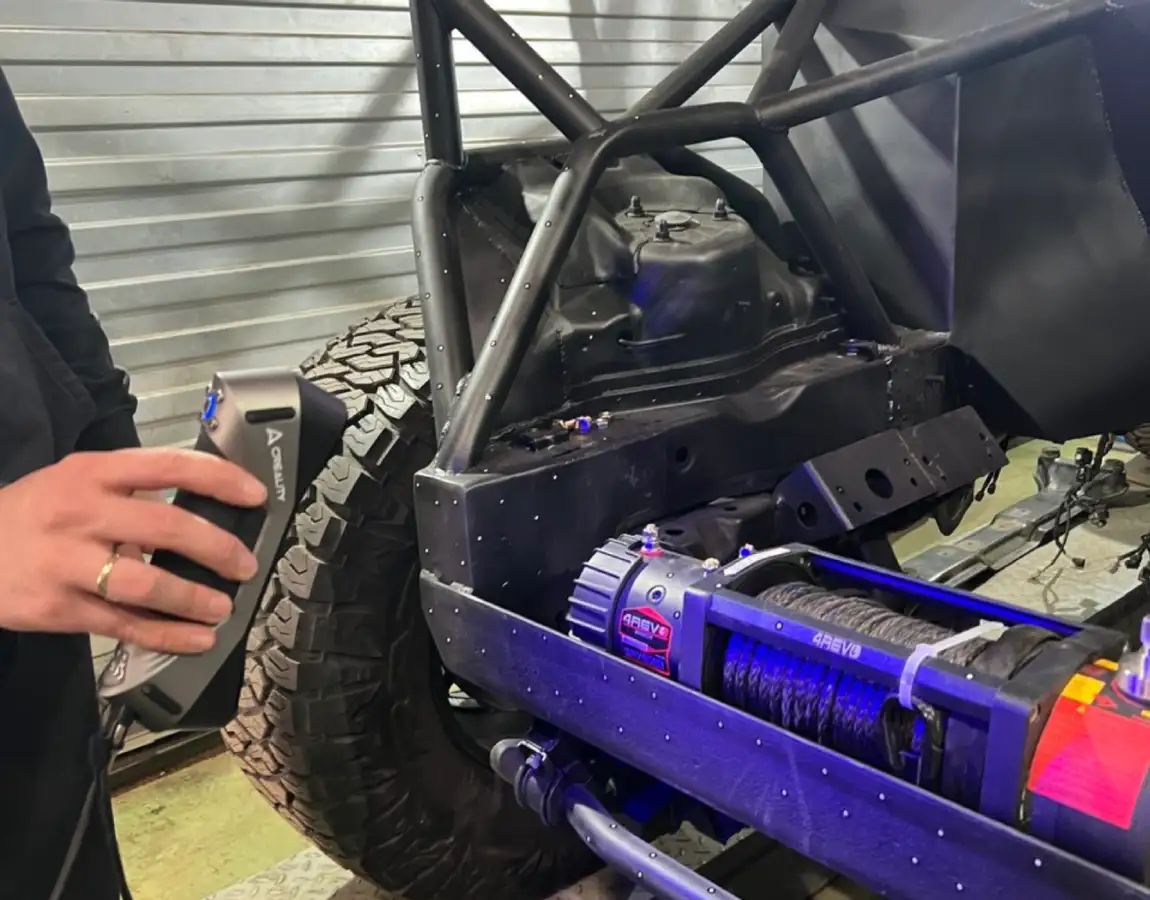

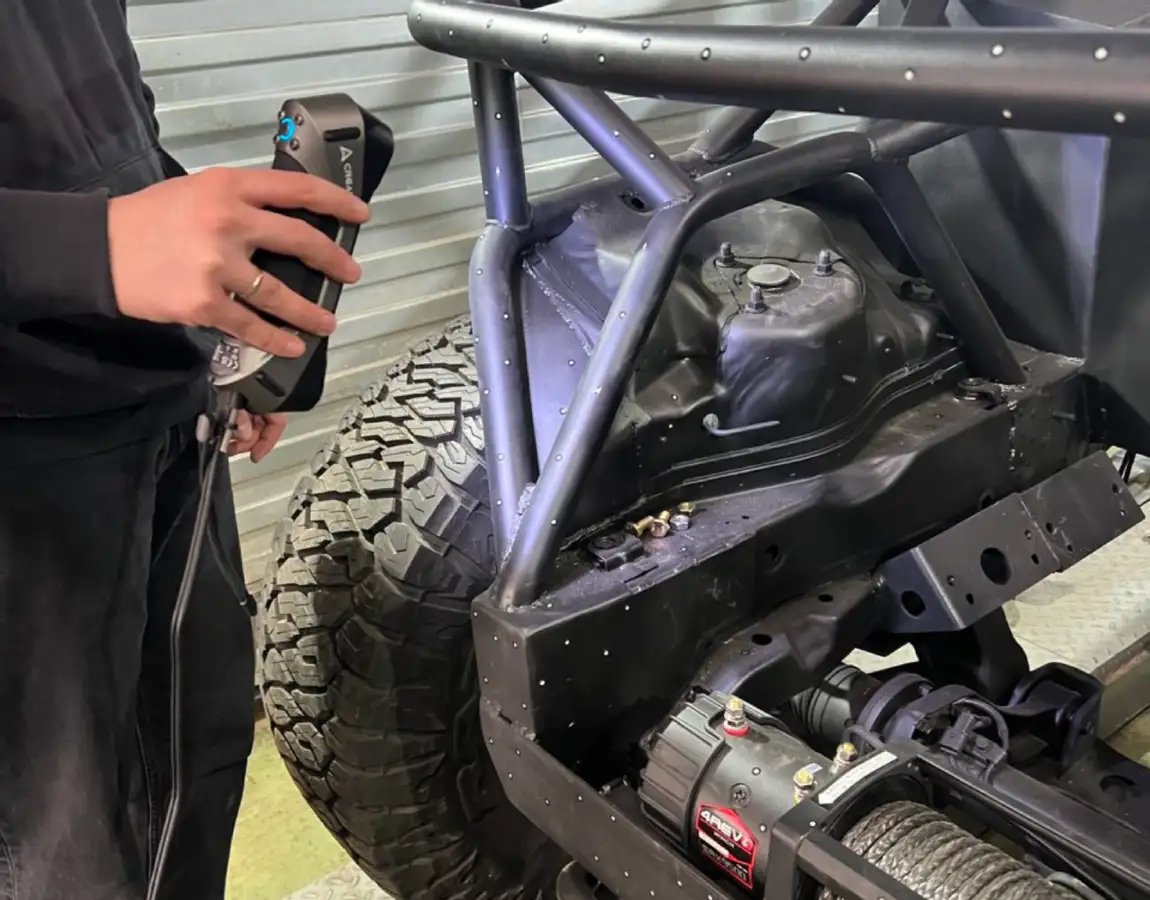

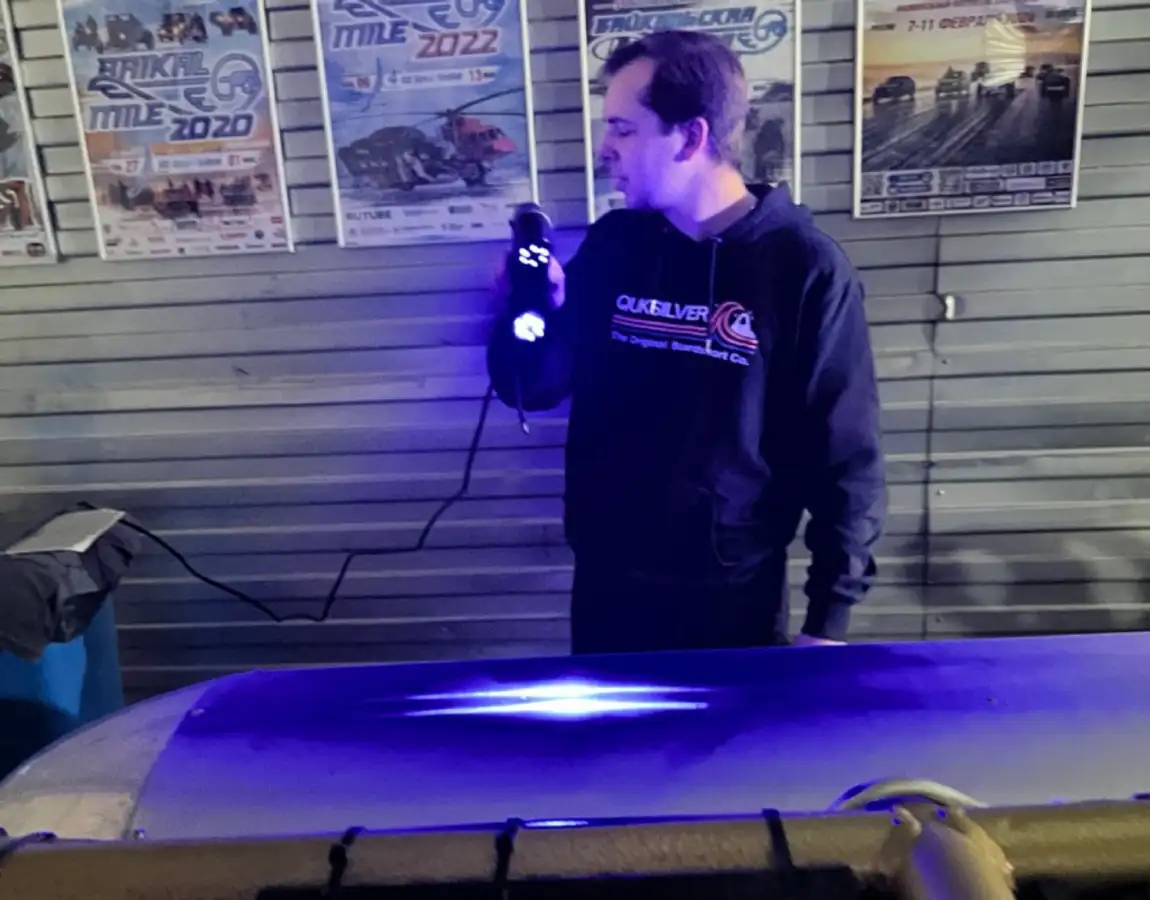

Работы проходили в технической зоне подготовки аэромобиля, среди инструментов, шин и плакатов прошедших гонок. Команда использовала ручной 3D-сканер с проекцией синего света, чтобы оцифровать раму, крылья, капот и отдельные элементы кузова.

🧩 Почему это важно

Рама машины нестандартная: с собственным силовым каркасом, кастомной развесовкой и несимметричными креплениями. Чтобы создать торпеду, нам было важно:

Уловить все изгибы и рёбра жёсткости;
Измерить реальные углы между стойками;
Получить модель без деформаций и с высоким разрешением.

🛠 Работа над моделью торпеды

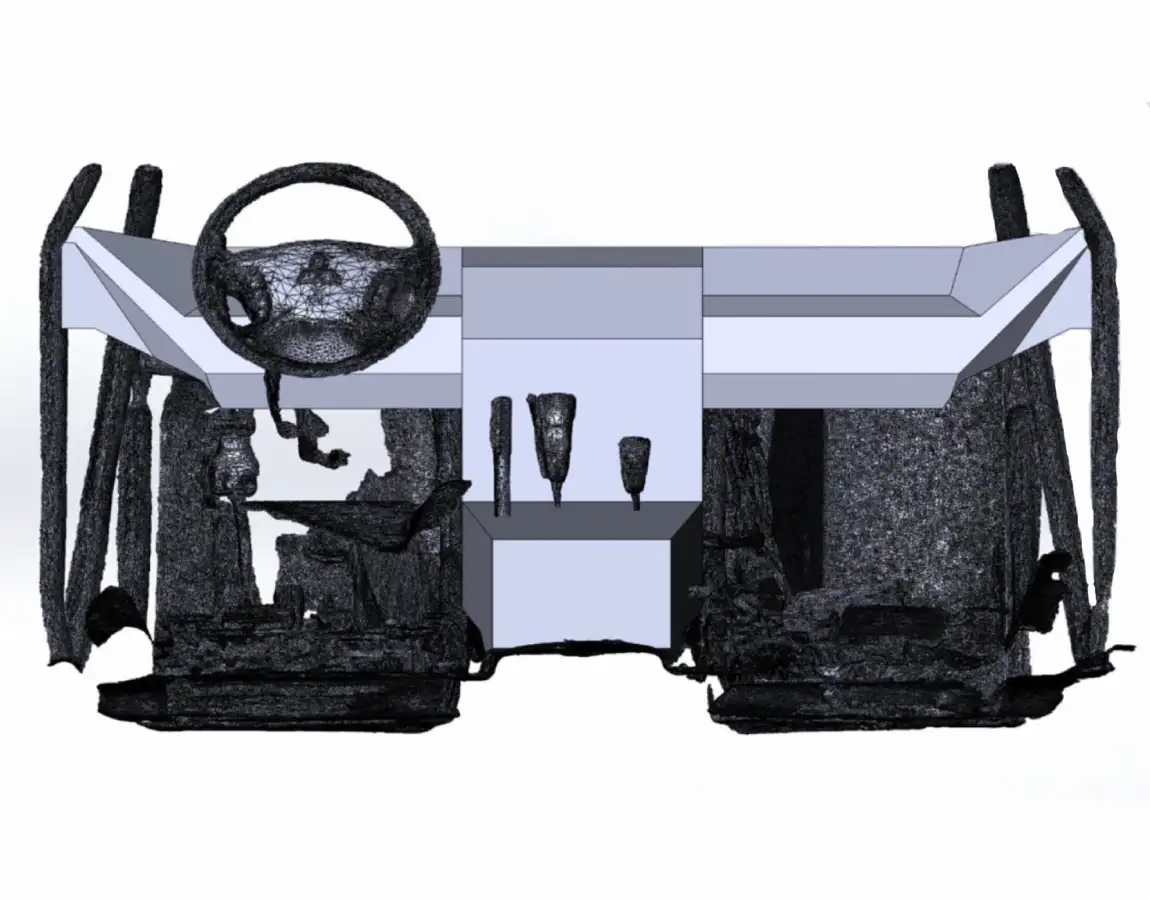

После сканирования был проведён ретопологический анализ, устранены шумы и отверстия. Основу экспортировали в CAD, где началась проработка посадочных мест, визуальных линий и геометрии под печать или ЧПУ.

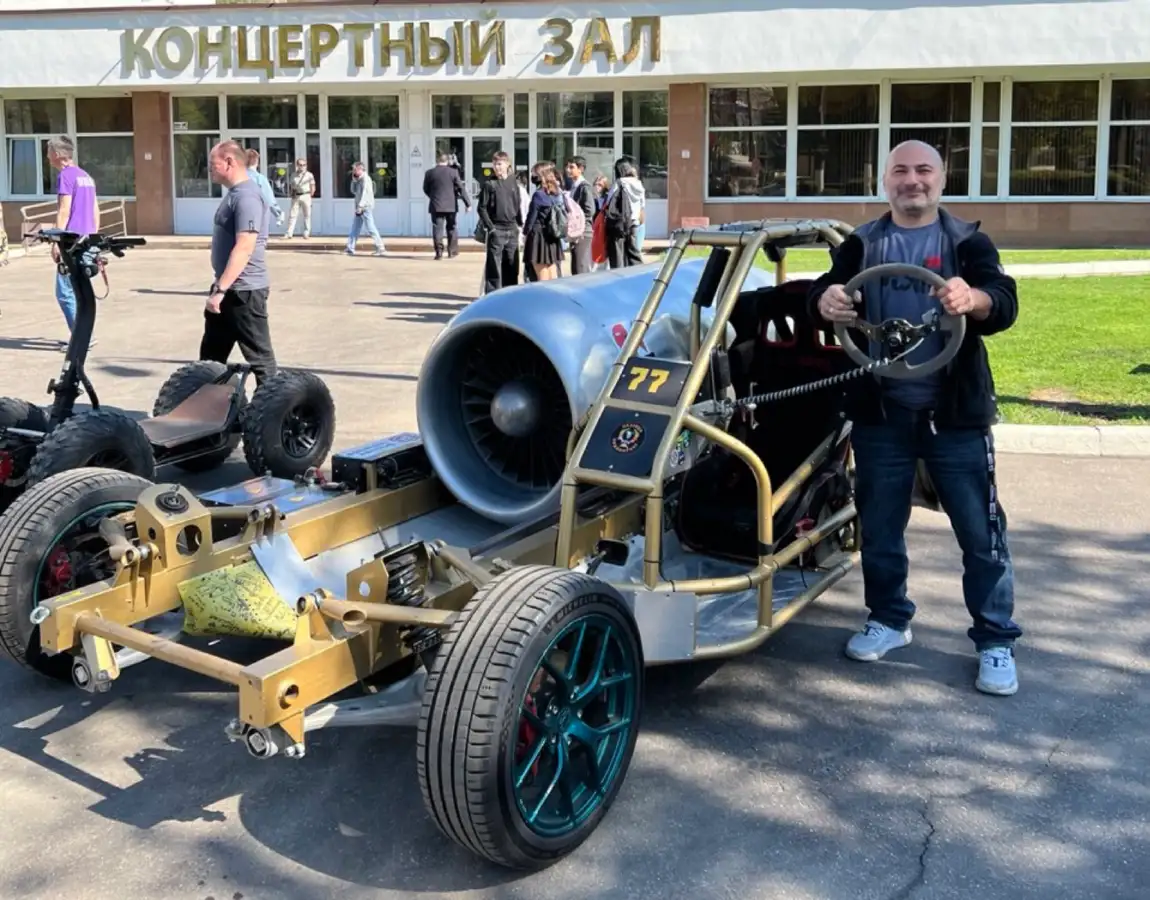

🎯 Финальная цель: аэромобиль

Все эти работы были частью большего проекта по созданию и кастомизации аэромобиля, участвующего в Байкальской миле. Главное — точность и сочетаемость деталей с реальной машиной.

📷 Где посмотреть?

Хочешь посмотреть, как мы работали с органикой, а не с техникой? Загляни в проект с настольной фигурой «Глаз» — от орнамента до антенн и футуристических наушников.

💬 Связаться с нами

Евгений Мацевитый

Есть свой проект, который требует точности, нестандартных решений и 3D-сканирования?
Мы готовы взяться за задачу любой сложности — от цифровой копии детали до разработки уникального кузовного элемента или корпуса прибора.

📲 Пиши напрямую — @mazetty

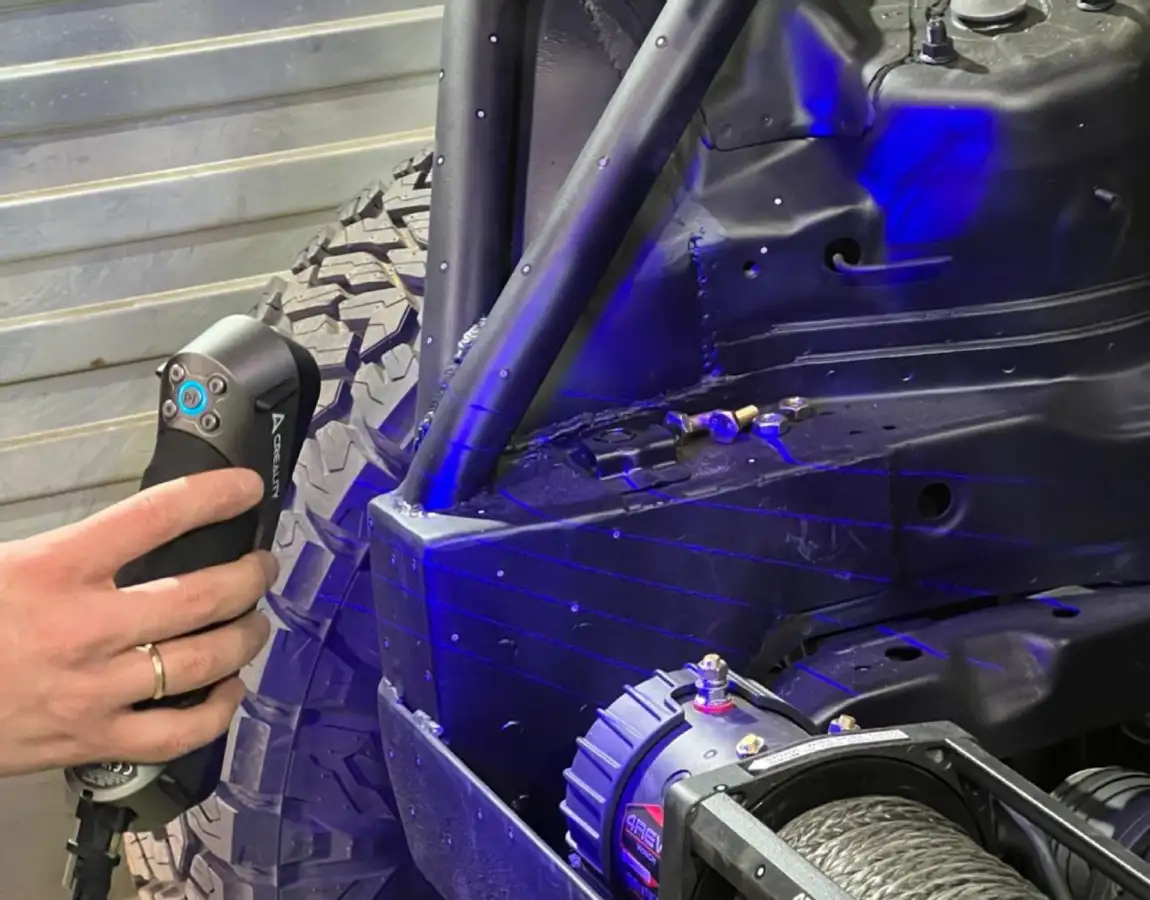

Каркас, панели и оборудование образуют пространство, в которое должна вписаться новая торпеда. Скан полезен как пространственная основа; важные размеры и зоны сопряжения затем уточняют отдельно.

Блики, перекрытия и труднодоступные поверхности влияют на полноту данных. До работы обсуждаем, какие элементы нужны для проектирования, можно ли обеспечить к ним доступ и какие участки придётся измерить дополнительно.

В похожей задаче владельцу нестандартной машины нужна панель под приборы. Цифровая модель помогает проверить расположение приборов, зазоры и способ установки до изготовления полномасштабной детали.

В этом материале отделяем съёмку геометрии и разработку от изготовления готовой торпеды. Визуализация — инструмент согласования, а не фотография установленного изделия.
