Разработка корпуса фары для спорткара

Разработка корпуса фары для спорткара

Сначала — точная примерка. Потом — следующий этап конструкции.

Сканирование посадочной зоны, проектирование корпуса и 3D-печатный прототип фары для индивидуального автомобильного проекта.

Быстро3Д — студия прототипирования
Подольск · ПриТЯГАтельный Завод · от 1 штуки

История проекта в деталях

Разработка корпуса фары для спорткара

Индивидуальные автомобильные проекты требуют точной подгонки, инженерной аккуратности и понимания реальных условий эксплуатации. В рамках этого проекта была выполнена разработка корпуса фары для спорткара — от первичного сканирования до изготовления первого физического экземпляра методом 3D-печати.

Задача заключалась в создании нового корпуса фары, который точно встанет в существующую геометрию кузова, корректно зафиксирует световой модуль и позволит в дальнейшем доработку или тиражирование изделия.

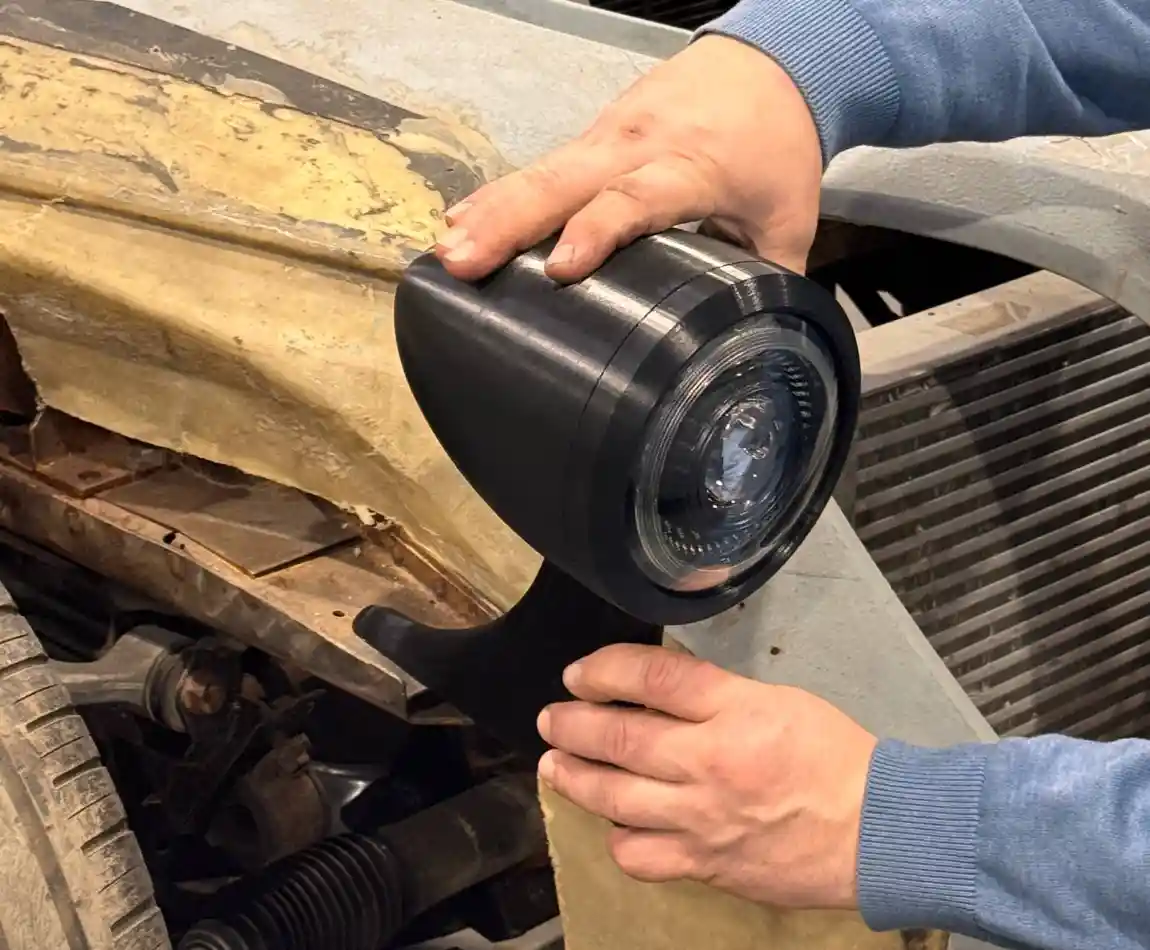

Крупный план 3D-печатного корпуса фары для спорткара. Прототип используется для проверки формы, размеров и соответствия проектной геометрии перед установкой на автомобиль.

Сканирование и сбор исходных данных

Работа началась с 3D-сканирования зоны посадки фары на кузове автомобиля. Это позволило получить точную цифровую геометрию реального объекта с учётом всех изгибов, переходов и допусков, которые невозможно корректно снять вручную.

Отдельно был отсканирован сам блок света. Такой подход дал возможность проектировать корпус не «на глаз», а сразу в связке с реальными компонентами, которые будут использоваться в финальной сборке.

3D-моделирование корпуса

На основе данных сканирования была создана полноценная 3D-модель корпуса фары.

Моделирование велось с учётом:

• точной посадки в кузов;

• геометрии и крепления светового блока;

• толщин стенок и жёсткости конструкции;

• технологичности дальнейшего производства.

Прототипирование и 3D-печать

После завершения моделирования корпус был напечатан на 3D-принтере.

Прототип использовался для:

• проверки геометрии и посадки;

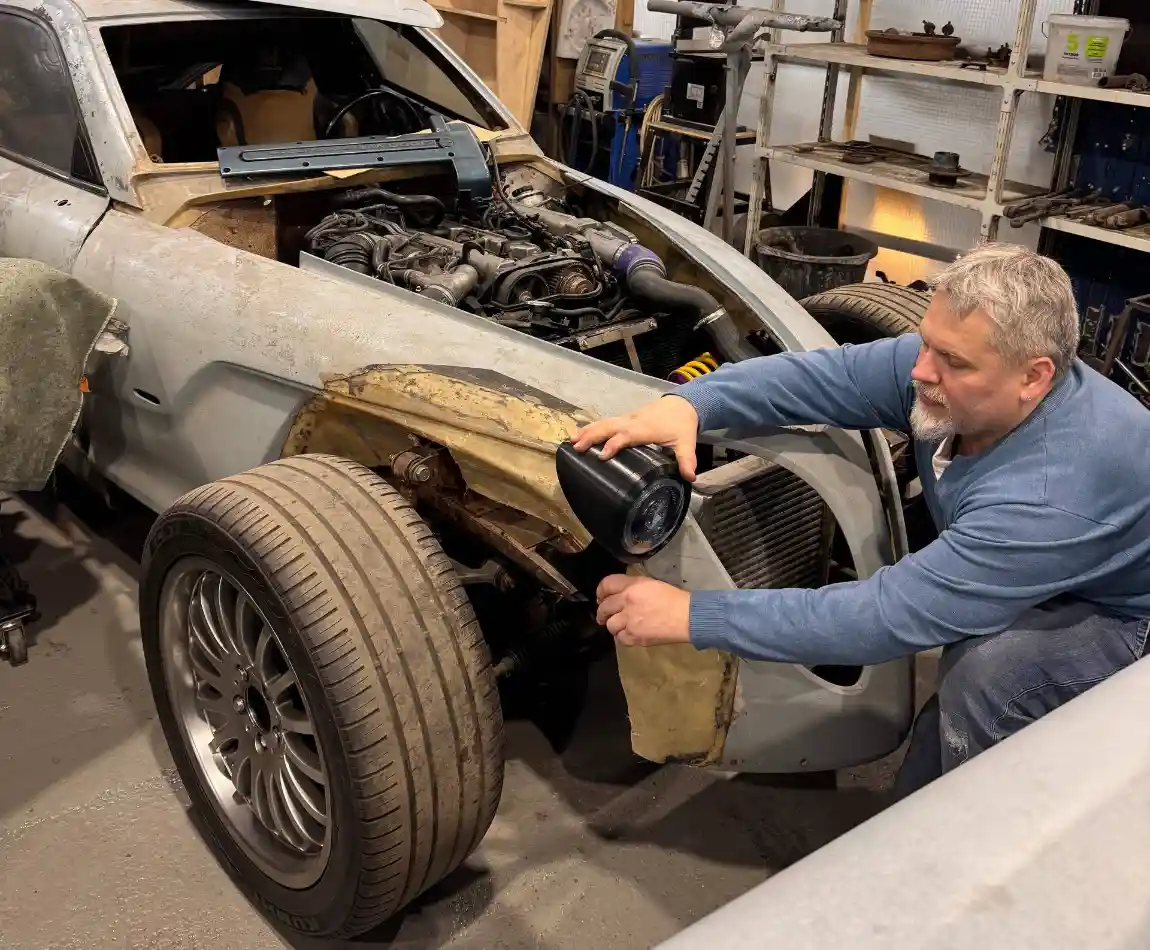

• примерки на автомобиль;

• оценки внешнего вида в реальном масштабе;

• первичной сборки со световым модулем.


Результат проекта

В результате был получен рабочий прототип корпуса фары, полностью соответствующий кузову спорткара и установленному световому блоку. Проект показал эффективность связки 3D-сканирования, цифрового моделирования и быстрого прототипирования при разработке нестандартных автомобильных деталей.

Подобный подход позволяет создавать индивидуальные элементы кузова, светотехники и интерьера с высокой точностью и минимальными рисками на этапе внедрения.

Сотрудничество

Евгений Мацевитый

Если вы заинтересованы в разработке нестандартных решений для кабельного производства, у вас есть вопросы по внедрению 3D-печатных обдувов или вы хотите обсудить совместные проекты — пишите и звоните в телеграме!

@mazetty

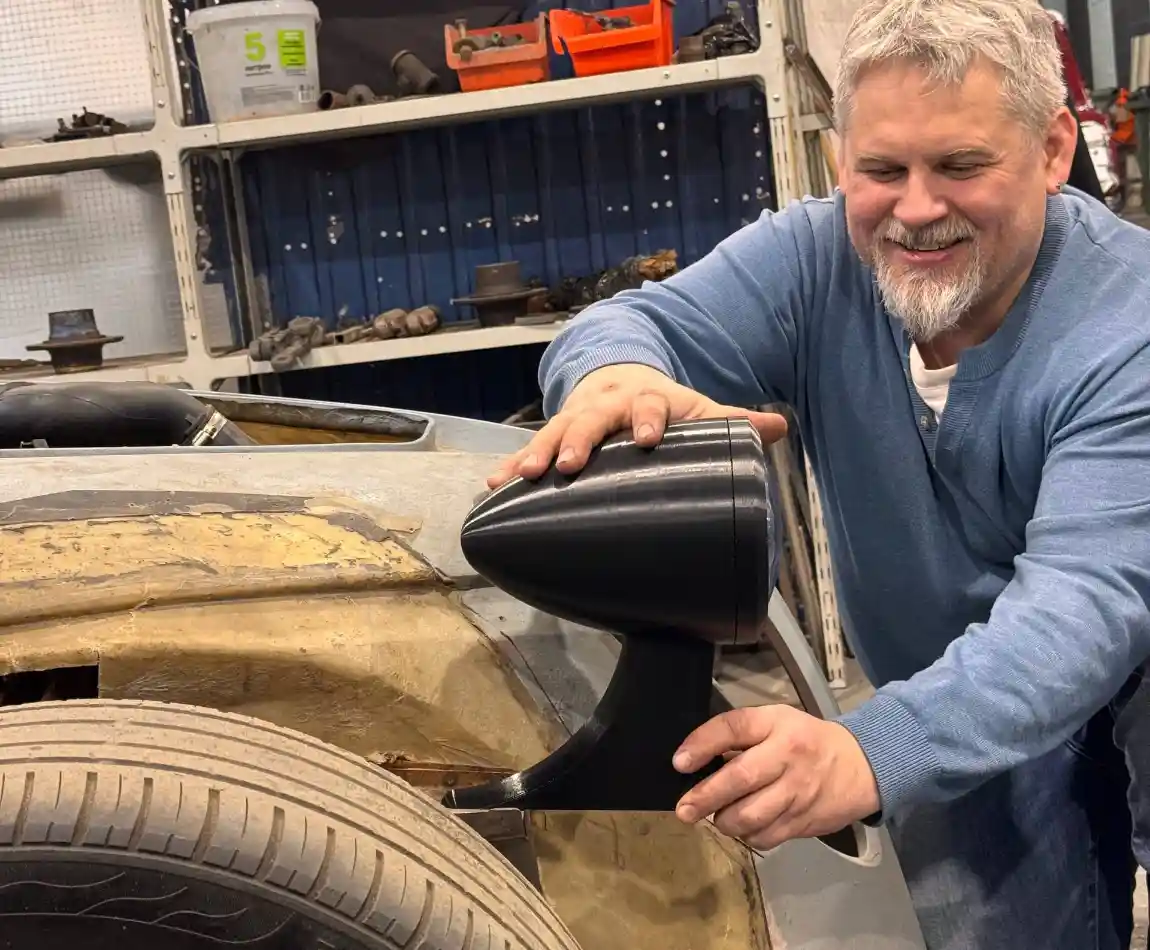

На экране удобно проверять форму, но реальная примерка выявляет доступ к крепежу, соседние детали и особенности сборки. Для автомобильного проекта это возможность исправить геометрию до более дорогих операций.

Исходные данные включают не только скан посадочной зоны, но и габариты оптического модуля, расположение разъёмов и предполагаемый способ крепления. Нужен запас для монтажа: деталь должна не просто помещаться, но и устанавливаться.

Пример применения: мастерская создаёт индивидуальную переднюю часть автомобиля. Вместо изготовления корпуса сразу в окончательном материале можно проверить печатную версию, отметить изменения и обновить модель.

После примерки согласуют дальнейший маршрут: доработку прототипа, материал, поверхность и необходимые испытания. Фотографии установки показывают этап разработки, но не заменяют подтверждение долговечности или светотехнических характеристик.
