ИНЖЕНЕРНЫЙ КЕЙС · VOLKSWAGEN PASSAT

Воздуховод.
От скана
до места под капотом.

CAD-модель нового воздуховода: форма канала и наружный рельеф

Деталь должна вписаться в автомобиль — и пропустить через себя воздух.

Для короба воздушного фильтра VW Passat прошли полный путь: сканирование, проектирование, моделирование воздушных потоков, 3D-печать, сборку и монтаж. Показываем цифровую геометрию рядом с готовым изделием.

Обсудить свою деталь ↗

VW PassatВоздуховод к коробу фильтра

PP GF30Материал финального изделия

От скана до монтажаСвязанные этапы одного проекта

ЗАДАЧА

Спроектировать канал
в существующем узле.

Здесь нельзя начать с произвольной красивой формы: у автомобиля уже есть своя компоновка.

Новый воздуховод связывает подвод воздуха с коробом воздушного фильтра. В проекте нужно было совместить внешнюю геометрию, форму перехода и внутренний канал. Поэтому работа не закончилась на получении 3D-модели: после проектирования последовали расчётная оценка потока, изготовление детали и установка на автомобиль.

В исходных материалах проект обозначен как воздуховод для короба воздушного фильтра от мотора VW PQ46 3.6. Фотографии показывают как отдельное изделие, так и результат монтажа.

01 / СКАНИРОВАНИЕ

Сначала —
реальная геометрия.

Сканирование стало отправной точкой проектирования. В цифровой среде появилась поверхность исходного узла, с которой можно сопоставлять новую конструкцию.

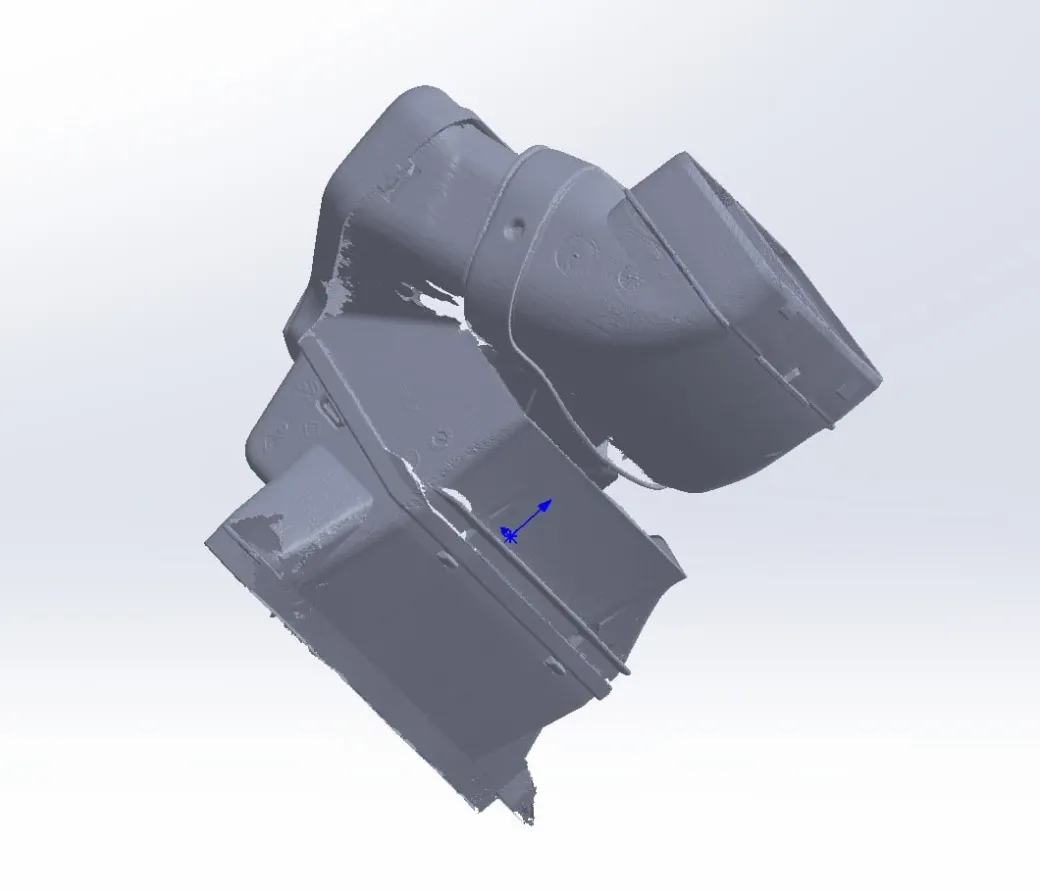

На изображении скана видны особенности поверхности, кромки и зоны, где геометрия передана не полностью. Такой результат помогает разобраться в форме исходного предмета; следующая задача — построить по нему проектную модель.

02 / ПРОЕКТИРОВАНИЕ

Форма снаружи.
Канал внутри.

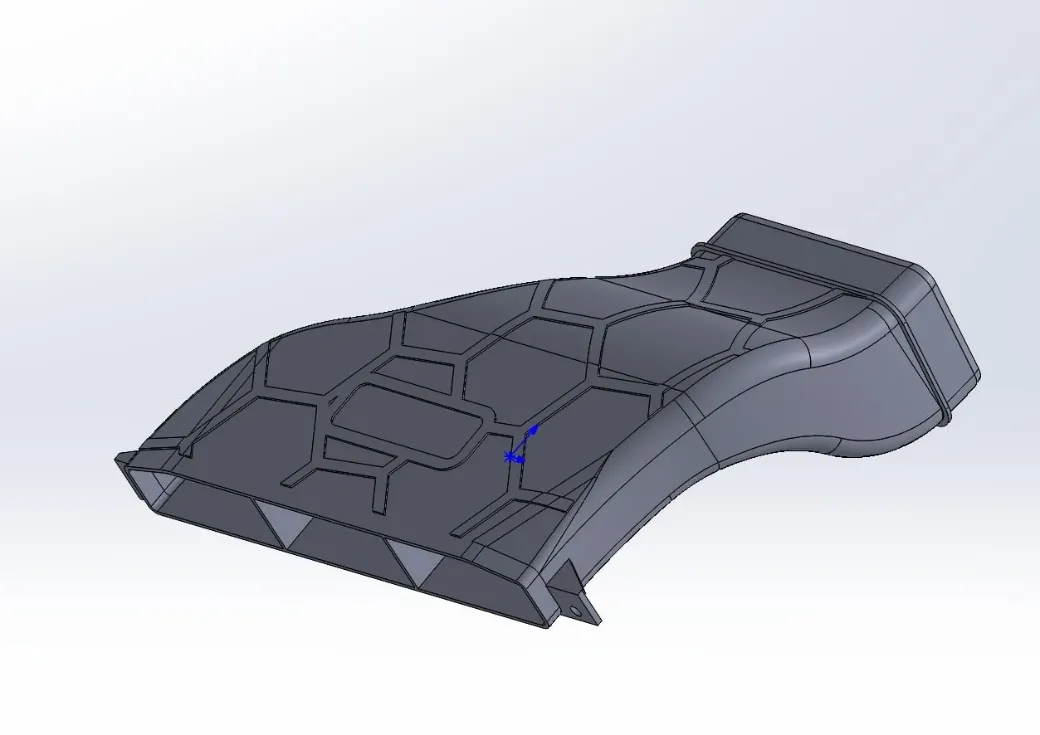

В CAD разработали воздуховод с широким входом и плавным переходом к коробу фильтра. На модели можно рассмотреть общий изгиб, края детали и характерный наружный рисунок из многоугольных элементов.

Цифровую модель использовали как связующее звено между исходной геометрией, расчётом движения воздуха и изготовлением. Это позволяет обсуждать один и тот же предмет с разных сторон: как он размещается, какую форму имеет канал и что в итоге нужно напечатать.

03 / МОДЕЛИРОВАНИЕ ВОЗДУШНЫХ ПОТОКОВ

Посмотреть на деталь
изнутри потока.

В проекте есть не только модель корпуса, но и расчётная визуализация движения воздуха.

Расчётная визуализация линий воздушного потока

Поток в сечении канала: изображение из расчётной модели

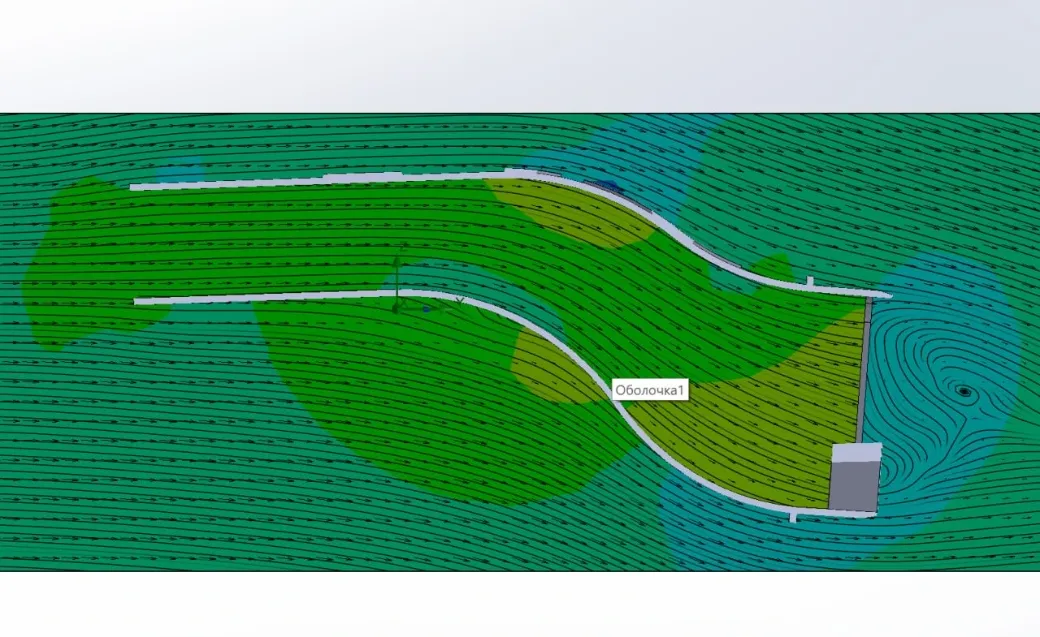

В одном виде показаны линии потока вокруг расчётной геометрии, в другом — картина в сечении канала. Эти изображения дополняют внешнюю форму детали: становится виден маршрут воздуха через переход.

Расчёт и объяснение специалиста помогают понять, на какие участки конструкции обращали внимание. Числа и выводы из видео вынесены в комментарий Егора ниже.

04 / 3D-ПЕЧАТЬ

Из модели —
в деталь, которую можно взять в руки.

Материал финального изделия — PP GF30.

После проектирования изготовили воздуховод методом 3D-печати. В приложенной заметке отдельно зафиксирован материал финальной детали. На фотографиях перед монтажом видны объём перехода, края корпуса и наружный рельеф, перенесённый из CAD-модели.

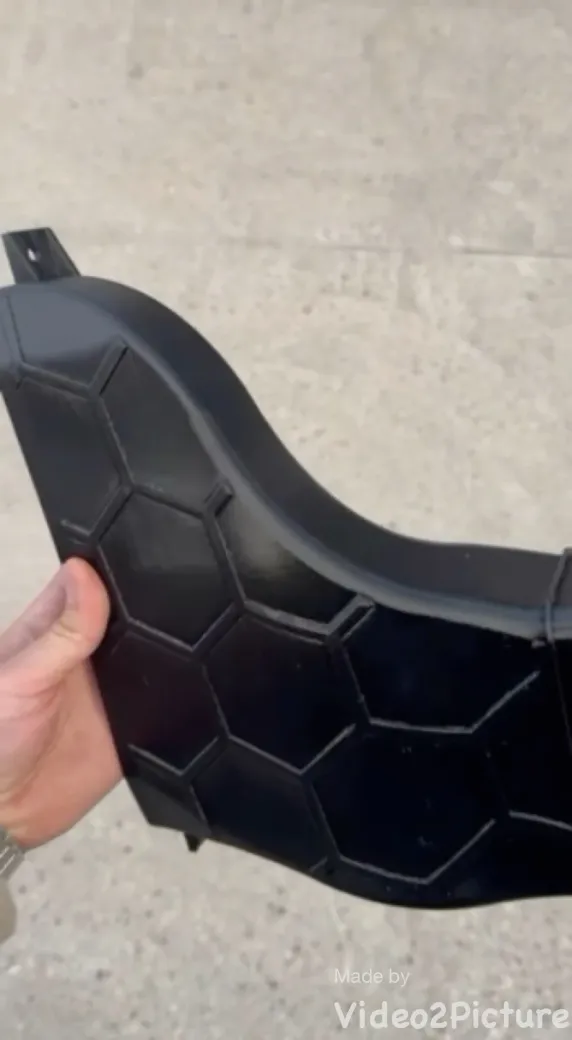

Напечатанный воздуховод перед установкой

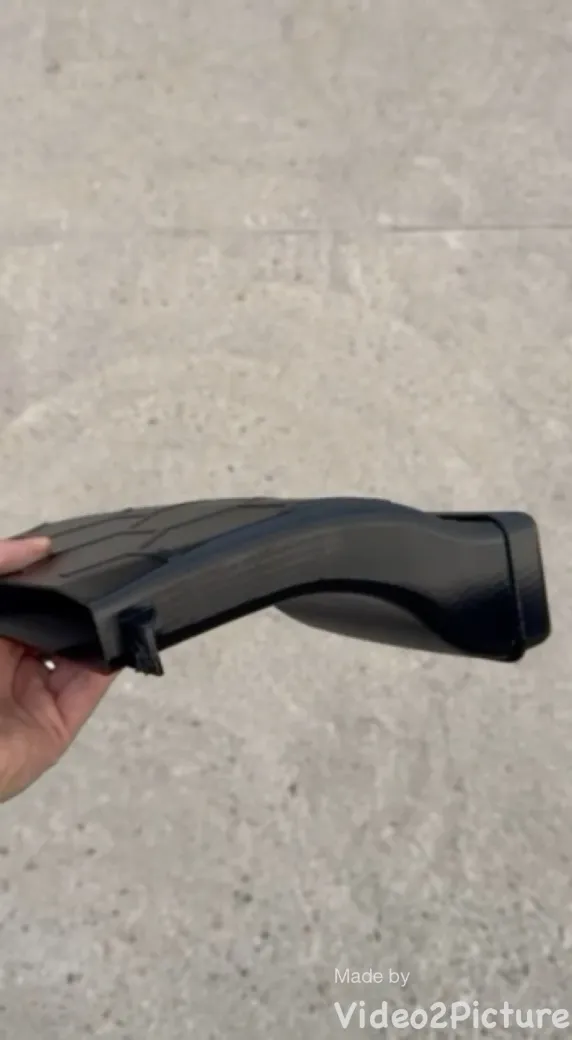

Готовая деталь: боковой профиль и форма перехода

05 / СБОРКА И МОНТАЖ

Последняя точка —
на автомобиле.

Напечатанную деталь собрали с узлом и установили у короба воздушного фильтра. Фотография под капотом завершает историю: перед нами уже не отдельная цифровая форма, а часть реальной компоновки автомобиля.

Это и есть главный результат показанного этапа — изготовленный и установленный воздуховод. Данных о стендовых замерах мощности или длительных эксплуатационных испытаниях в архиве нет; не приписываем их этому кейсу.

Воздуховод установлен у короба воздушного фильтра

ЕГОР · РУКОВОДИТЕЛЬ НАПРАВЛЕНИЯ 3D-ПЕЧАТИ

Разбор расчёта
с человеком, который ведёт проект.

Расчёт воздушного потока в воздуховоде VW Passat

Егор показывает расчётную модель и объясняет, что происходит с воздухом на входе, в переходе и на выходе из канала.

«Тут у нас в пике ускоряется до 32».

Егор, руководитель направления 3D-печати · фрагмент 02:28. В контексте видео речь идёт о скорости потока в метрах в секунду.

Что он отмечает в разборе

00:04–00:22. Называет скорость 100 км/ч и расход воздуха 0,142 м³/с в рассматриваемом расчётном режиме.
00:23–01:27. Показывает участок повышенного давления у стенки, зоны разрежения и прохождение потока через сечения.
01:31–01:50. Оценивает показанную картину течения как стабильную, без заметных завихрений в интересующей его части канала. Отдельно оговаривает участок с расчётной заглушкой.
02:21–02:40. Описывает изменение скорости: около 16 м/с, локально до 32 м/с и затем снова около 16 м/с.

Это комментарии автора к показанному расчёту. Полного отчёта с граничными условиями и проверкой модели в архиве нет; указанные значения не являются результатами дорожных или стендовых испытаний автомобиля.

Текстовая расшифровка видео

Автоматическое распознавание речи с исправлением очевидных опечаток. Неясные технические формулировки следует сверять с оригинальной записью.

00:00 Сейчас буду вкратце объяснять, что тут у нас происходит.

00:04 Произвел симуляцию потока воздуха на скорости 100 км в час

00:09 и при надуве где-то около 1 бар.

00:15 Расход воздуха сейчас 0,142 кубических метра в секунду.

00:23 Соответственно, там где у нас стенка, там у нас идет некий удар.

00:28 Это логично, потому что там по-другому не получится.

00:34 На 700 паскалей тут возникает немножко давление.

00:40 Вот, что мы видим дальше.

00:42 Зеленая зона, это везде все четко, всё плавно проходит без проблем, без этого.

00:49 Соответственно, вот эта вот синенькая, тут есть вот синие полосы,

00:54 это наоборот зона разрежения.

00:57 Это хорошо, потому что у нас в этом месте начинает всасываться воздух отсюда.

01:03 То есть вот в этом месте его начинают туда затягивать.

01:07 Соответственно, если так посмотреть по сечениям, то у нас все как бы окей с этим воздухозаборником.

01:15 Опять же с краев все хорошо, потому что у нас как шёл поток так идет,

01:22 а в центре он поджимается боковыми и тоже возникает зона немножко давления.

01:27 Но это как бы тоже опять же, ничего критичного в этом нет.

01:31 Если посмотреть по ламинарности потока, то тут тоже вообще проблем нет.

01:37 Все четко летит, как надо.

01:39 Здесь мы не смотрим, потому что здесь у нас просто стоит заглушка,

01:44 оно просто смешивается и улетает назад.

01:47 Тут у нас все четко, потоки ламинарны.

01:50 Завихрения нету, все у нас тут вообще очень даже стабильно.

01:54 У нас как раз тут видна скорость у нас.

01:58 То есть скорость потока у нас вот в этом месте увеличивается,

02:03 что говорит и тут.

02:06 То есть тут у нас скорость чуть-чуть замедляется при входе,

02:10 потому что тут у нас два разрежения.

02:12 То есть заходит он у нас в зеленой зоне.

02:21 Это у нас получается 16 метров в секунду воздух залетает.

02:27 Тут у нас в пике ускоряется до 32.

02:31 То есть осуществляется в этом месте такой разгон воздуха.

02:35 И опять у нас сбавляется до 16.
