Воссоздание утраченной детали: кейс восстановления по скану

Когда оригинальная деталь повреждена, утеряна или снята с производства — это ещё не приговор. Современные технологии 3D-сканирования и CAD-моделирования позволяют не просто воссоздать элемент, но и адаптировать его под конкретные условия использования. Рассказываем на примере одного из наших кейсов.

Что случилось?

К нам обратились с задачей: восстановить металлический компонент сложной формы, часть которого была повреждена в процессе эксплуатации. Оригинальных чертежей или цифровой модели не сохранилось. Был только физический образец — изношенный и частично деформированный.

Сканирование и анализ

Мы выполнили 3D-сканирование уцелевшей части детали. Использовалось оборудование с высокой точностью, позволяющее захватить даже мелкие элементы — втулки, отверстия, выемки и бортики.

🔍 Затем начался процесс:

• очистки меша от шумов, артефактов и повреждений,
• симметричного воссоздания недостающих фрагментов,
• ретопологии и выравнивания поверхности.

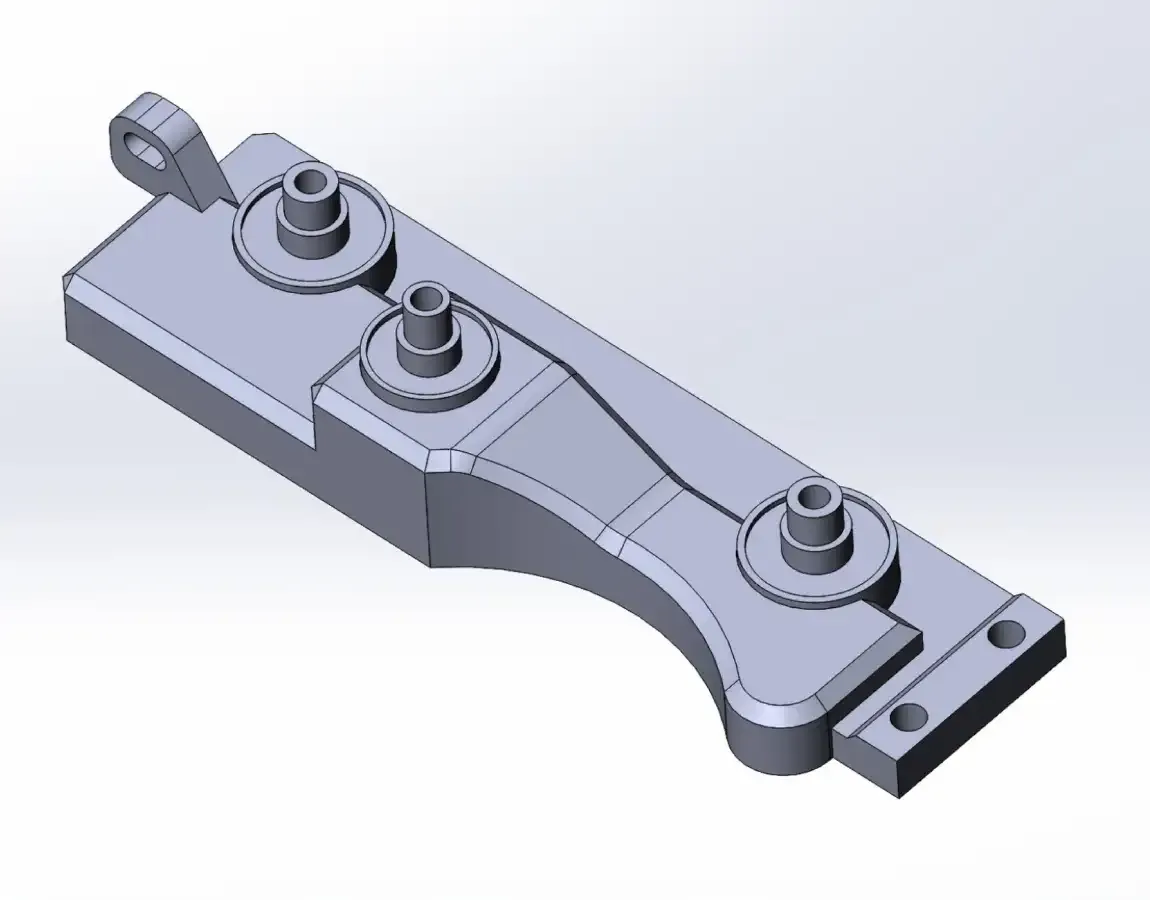

Работа с CAD-моделью

Модель прошла серию доработок в CAD-среде:

• Добавлены недостающие опорные элементы;
• Скорректированы размеры посадочных мест по измерениям других деталей узла;
• Оптимизирована геометрия для изготовления (в данном случае — под фрезеровку).

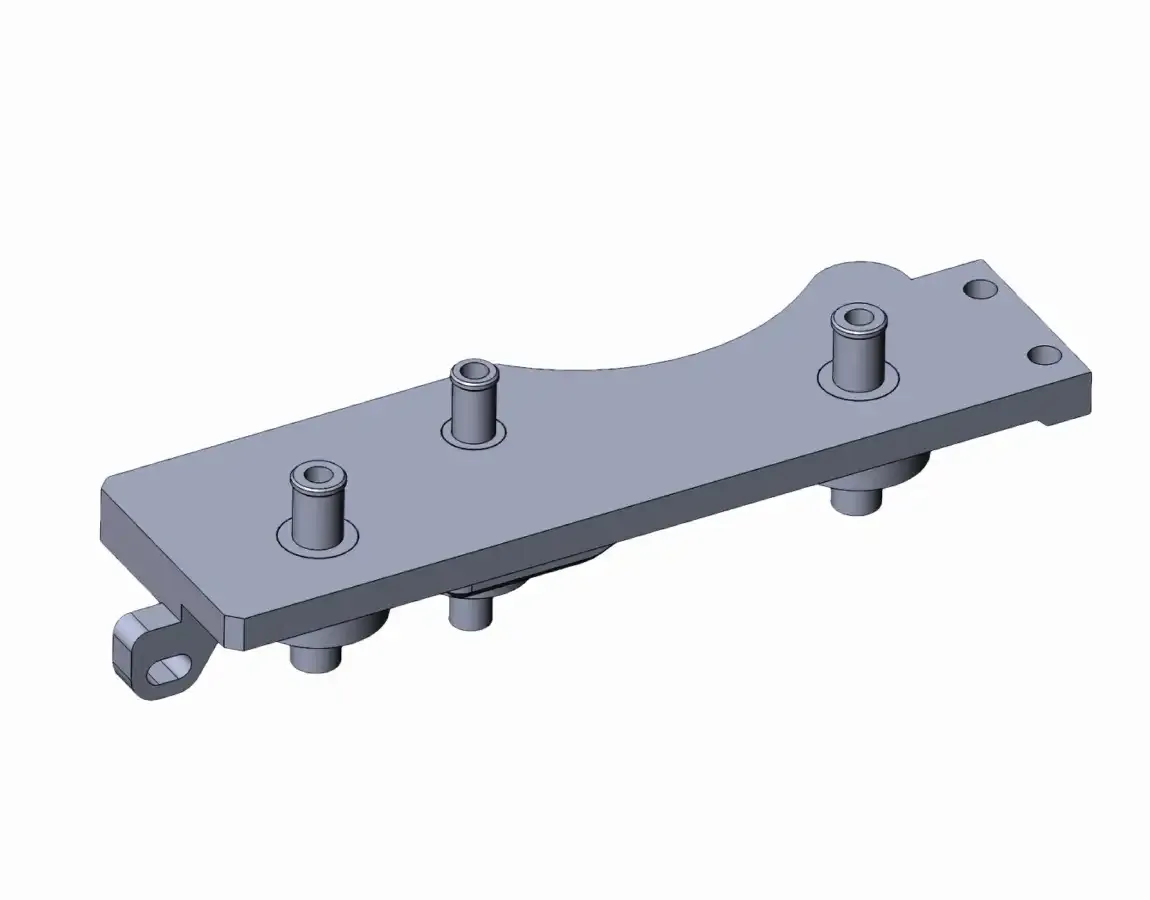

Финальный результат

Готовая модель была экспортирована в формат для CAM-программы и передана на ЧПУ-обработку. В итоге заказчик получил новую, полностью совместимую деталь — с нужной точностью, посадочными размерами и надёжностью.

📌 Процесс — от сканирования до готового компонента — занял около недели.

Пример из практики — компонент оборудования, который больше не удаётся заказать по каталогу. У заказчика остаётся изношенный образец и ответная часть узла. Сканирование помогает получить поверхность, а измерения сопряжений — восстановить посадки, которые уже нельзя надёжно считать с повреждённого места.

Восстановление недостающего фрагмента требует основания: симметрии, чертежа соседнего элемента или дополнительных размеров. Там, где исходных данных недостаточно, согласуем конструктивное решение. Автоматическое превращение любого скана в готовую инженерную модель не обещаем.

На выходе фиксируем состав передачи: модель, формат для дальнейшей подготовки производства, при необходимости чертёж и проверочный образец. Материал новой детали и способ её изготовления обсуждаем отдельно. Указанный в истории срок относится к этому проекту и не задаёт срок каждому новому заказу.

Что прислать
для обсуждения

Не обязательно готовить полное техническое задание. Начните с фотографии, эскиза или образца — уточним недостающие данные вместе.
