Заливка шестерни на мотор-колесо: технология литья пластика в силиконовые формы

В проектах электротранспорта и робототехники часто возникает потребность в нестандартных деталях: шестернях, звездочках, корпусах, адаптерах. В некоторых случаях оптимальным решением становится литьё пластика непосредственно на мотор-колесо, что позволяет получить конструкцию с заливкой на существующую основу; удержание отливки и люфт проверяются отдельно.
В этой статье описан процесс изготовления шестерни на мотор-колесо методом заливки в силиконовую форму — от подготовки до готового изделия.

Фото готовой шестерни на мотор колесо

Задача проекта

Необходимо изготовить шестерню, которая:

• точно повторяет геометрию мотор-колеса;

• обеспечивает отсутствие люфта и дополнительных крепежей;

• выдерживает нагрузки при эксплуатации;

• производится быстро и экономично.


Концепция решения

Решение основано на создании силиконовой формы и заливке полиуретановой или эпоксидной смолы прямо на корпус мотор-колеса.

Такой подход позволяет:

• сформировать посадку по подготовленной основе;

• рассмотреть конструкцию без отдельных шпонок, болтов и клеевых соединений после проверки удержания;

• снизить время изготовления и стоимость прототипа;

• обеспечить высокую точность зубчатой поверхности.


Этапы реализации

1. Подготовка мотор-колеса
Перед заливкой важно обеспечить чистоту и подготовить поверхность:

• удалить грязь и смазку;

• обезжирить поверхность;

• закрыть зоны, где не должна быть заливка (при необходимости).


2. Изготовление силиконовой формы
Для заливки шестерни используются силиконовые формы, предпочтительнее использовать двухполовинчатую форму.

Это позволяет:

• легко извлекать отливку;

• обеспечить точность зубьев;

• снизить риск деформации.


Конструкция формы включает опорную часть и направляющие элементы для точного совмещения половинок.

3. Система подачи и вентиляции
Для получения качественной заливки необходимо правильно организовать:

• входной канал (литник) для подачи материала;

• вентиляционные каналы для выхода воздуха;

• расширители (при необходимости) для компенсации усадки материала.


4. Выбор материала для заливки
Чаще всего применяют:

• Полиуретановые смолы (PU)

• высокая прочность

• устойчивость к износу

• быстрое отверждение

• возможность выбора жесткости

• Эпоксидные смолы (EP)

• высокая прочность

• отличная адгезия

• более высокая стоимость

• сложнее работать


• Для этого подхода рассматриваем полиуретан: конкретную марку выбираем по нагрузкам, рабочей среде и требованиям к зубчатой поверхности. Извлечение из формы и эксплуатационные свойства проверяют на образцах.


5. Заливка и отверждение
Процесс включает:

• смешивание компонентов A и B в точных пропорциях;

• удаление пузырей (вакуумирование или медленное перемешивание);

• заливку в форму;

• выдержку до полного отверждения (срок определяется документацией состава; указанные в исходной статье 30–60 минут не являются универсальным режимом);

• аккуратное извлечение детали.


Результат

В результате получаем:

• цельную конструкцию шестерни на мотор-колесе;

• точную геометрию зубьев;

• отсутствие люфта и дополнительных креплений;

• конструкцию для проверки прочности и стабильности в рабочих условиях.

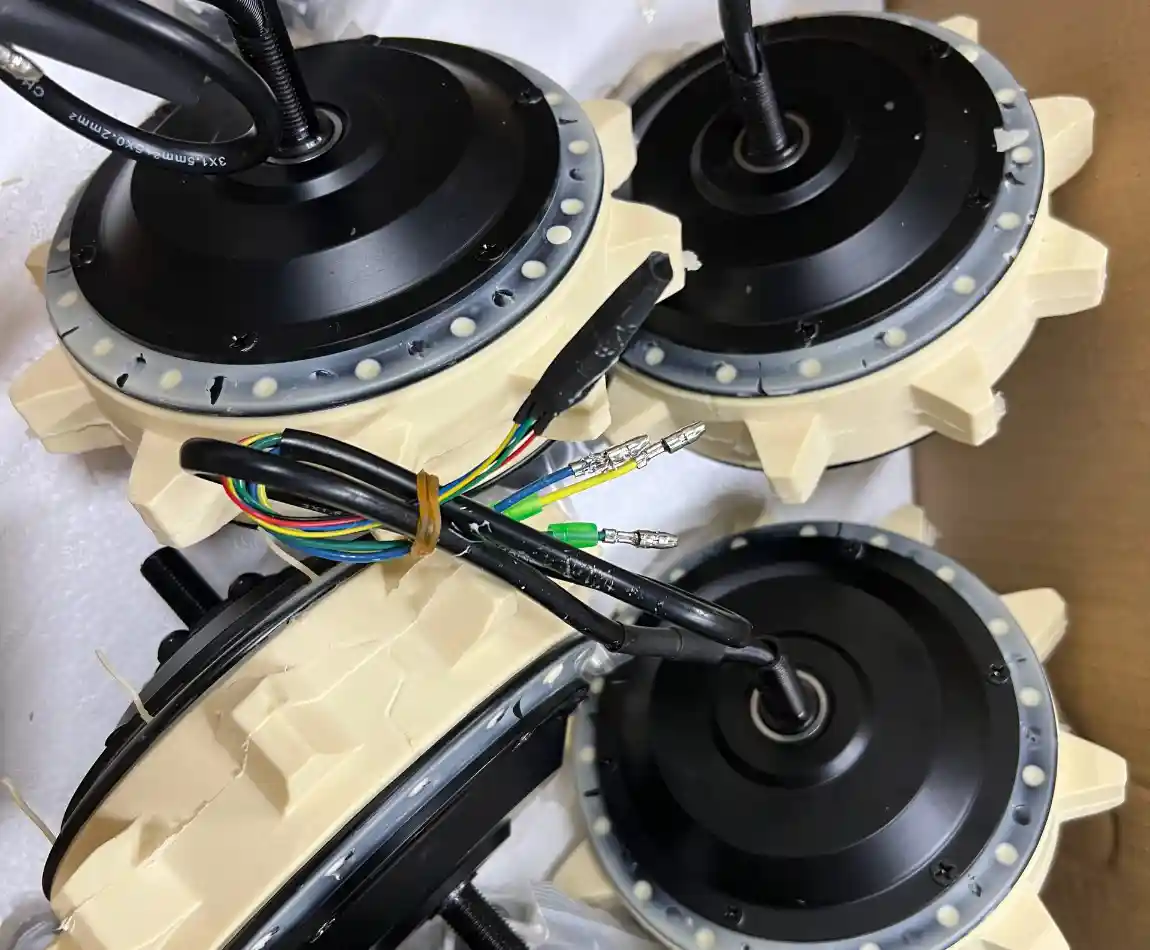

Фотография четырех шестеренок

Живой сценарий — разработка нестандартного привода, для которого не удаётся подобрать готовую деталь. Кейс показывает один из возможных способов изготовления: сформировать полимерный элемент на существующей основе. Подходит ли этот способ другому узлу, решаем после изучения конструкции.

Перед повторением нужны размеры ответной детали, передаваемая нагрузка, скорость, температура и рабочая среда. Обсуждаем материал, подготовку основы и удержание полимера. Внешнее сходство с исходной деталью не определяет ресурс передачи.

После изготовления проверяют посадку, вращение и работу в согласованных условиях. Срок службы и допустимую нагрузку нельзя получить из фотографии: для ответственного применения нужны критерии приёмки и результаты испытаний. Стоимость сравниваем с альтернативами для конкретного количества деталей.
