Восстанавливаем пластиковые шестерни и проектируем зубчатые передачи по сохранившимся деталям.
Сколотые зубья, трещина, потерянный фрагмент — повод разобраться в геометрии узла. Привозите сломанную шестерню: оценим, что сохранилось, восстановим модель и подберём способ изготовления новой детали.
Показать сломанную шестерню ↗Одна пластиковая шестерня связывает двигатель и работу всего узла. Когда она ломается, начинать стоит с самой детали и её окружения.
Нам важно понять не только внешний диаметр. Как шестерня сидит на валу? С чем зацепляется? Где находятся упоры и крепления? Что осталось от зубьев? По этим признакам формируется задача на проектирование. Ниже — два примера из нашей мастерской: компактные детали кофеавтомата и шестерня привода автоматики задвижки котельной.

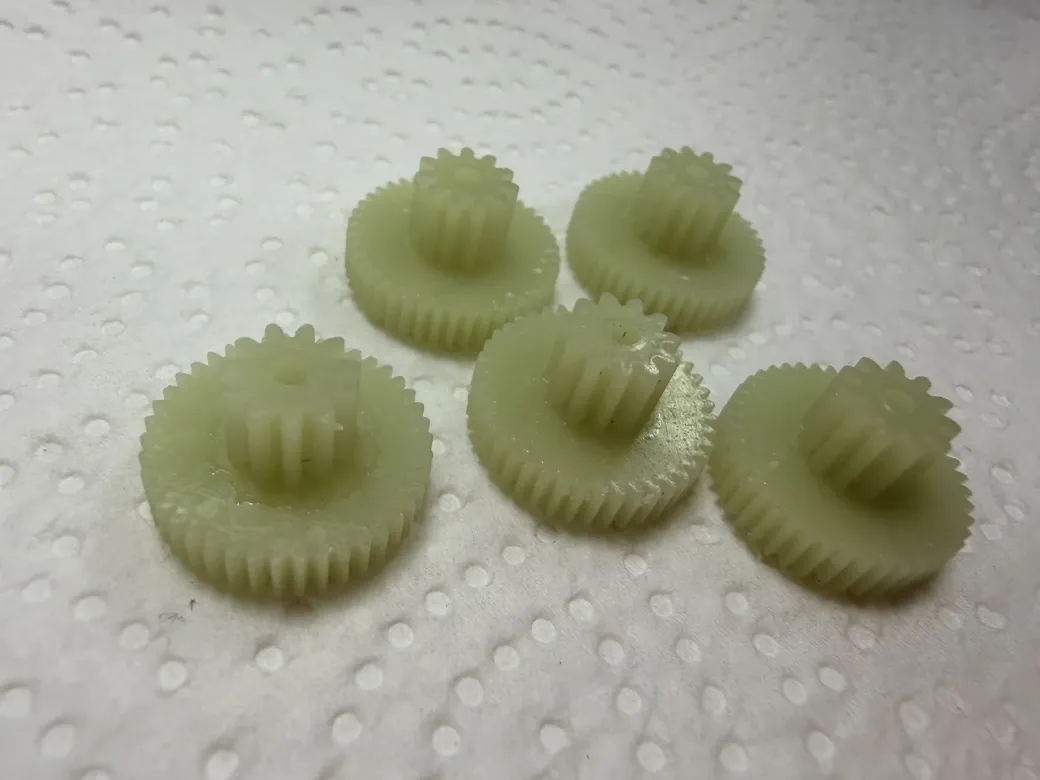

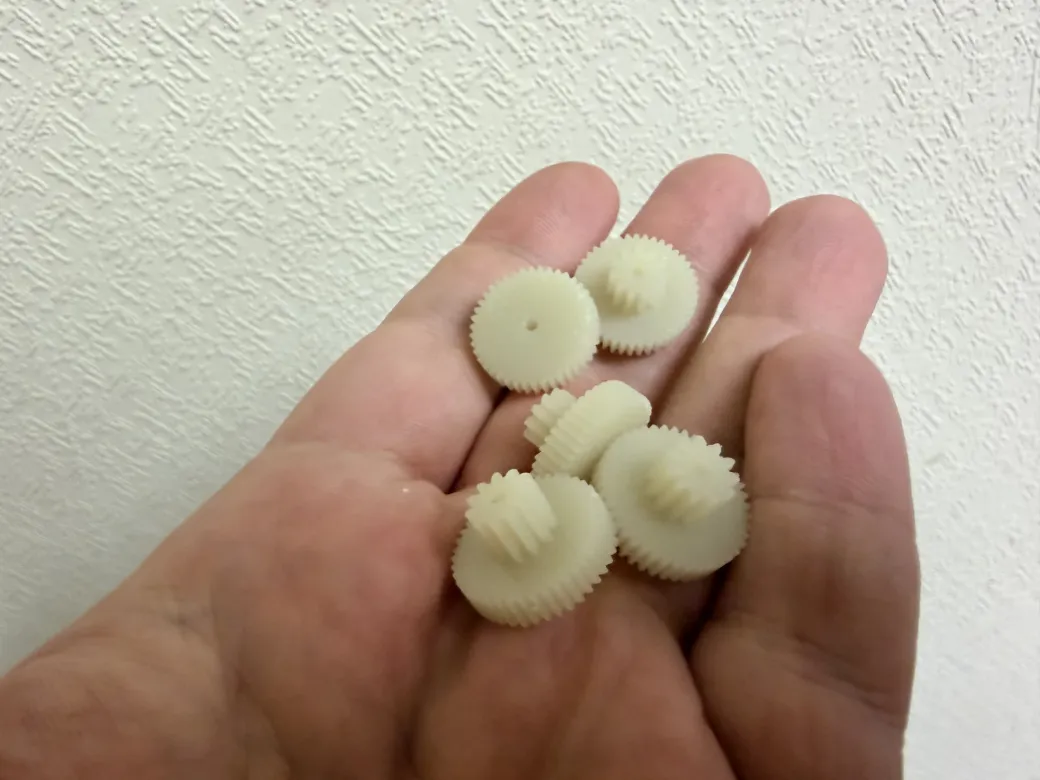

Маленькие шестерни россыпью на фотографиях — для кофеавтомата. На крупном плане видны зубчатые венцы разного диаметра и ступени деталей. Размер здесь не уменьшает объём инженерной работы: посадка и взаимное положение венцов должны соответствовать устройству механизма.
Для владельца оборудования такая задача начинается с простого вопроса: можно ли изготовить нужную деталь отдельно? Мы рассматриваем эту возможность по образцу и устройству узла. Лучше передать не только сломанную шестерню, но и сопряжённые детали либо фотографии редуктора в сборе.

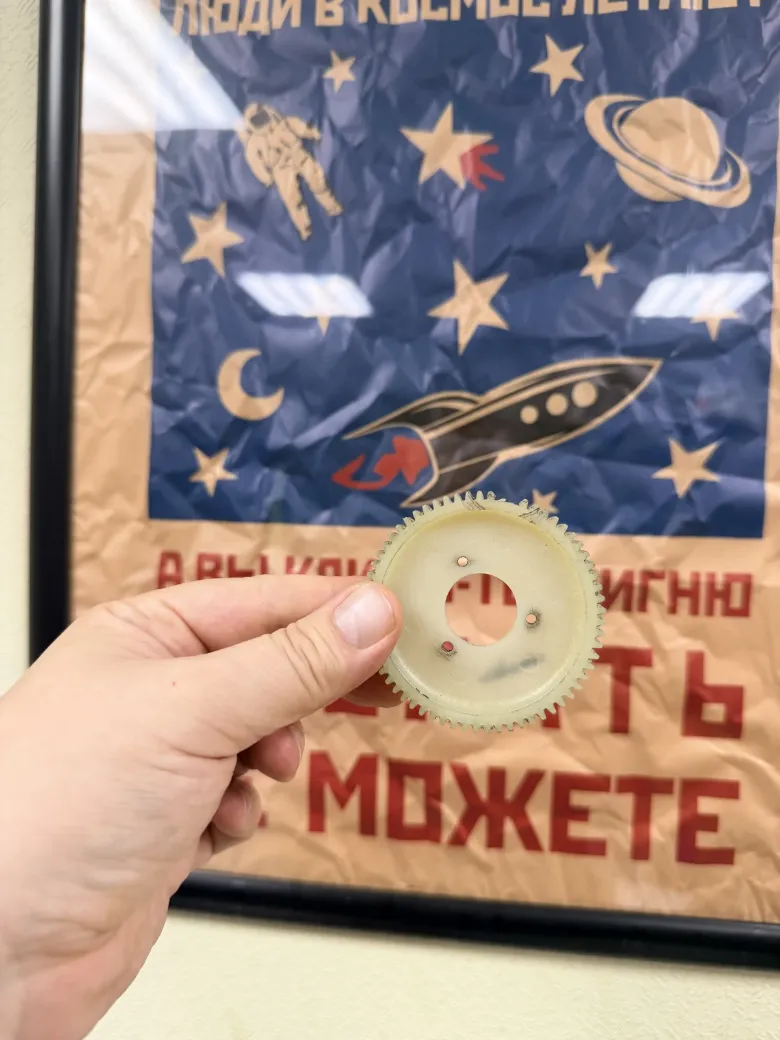

Большая шестерня из этой подборки относится к приводу автоматики задвижки для котельной. На изображении из САПР показана её цифровая геометрия, а на фотографиях — сама деталь с центральным отверстием и тремя отверстиями вокруг него.
В таком проекте зубчатый венец нужно увязать с посадкой, креплением и работой привода. Поэтому обсуждаем с заказчиком условия эксплуатации и требования к узлу до выбора материала и изготовления. Порядок примерки и проверки собранного механизма согласуем со специалистами, обслуживающими оборудование.
Дополняем историю фотографиями процесса создания деталей. На первом снимке рядом показаны исходная шестерня с повреждениями и два новых экземпляра. Второй ракурс позволяет рассмотреть зубчатые венцы, центральные и крепёжные отверстия.
Нажмите на фотографию, чтобы рассмотреть детали крупнее.
История большой шестерни продолжается на месте применения. На фотографиях с монтажа показаны новая деталь внутри редуктора, электропривод и регулирующая арматура на трубопроводе котельной. Это следующий этап после построения модели и изготовления: сопоставить деталь с настоящим механизмом, собрать узел и проверить его работу на объекте.
Маркировка позволила уточнить устройство узла, который выше мы описывали как привод автоматики задвижки. В данном случае это трёхходовой регулирующий клапан TRV-3-200-520-130 с электроприводом TSL-6000-60-1-230-IP67. Клапан управляет потоками рабочей среды, а электропривод по командам автоматики перемещает его шток. Зубчатая передача — часть механизма привода; восстановленная шестерня работает внутри него, а не соприкасается с теплоносителем.
На шильдике указаны питание 230 В переменного тока, частота 50 Гц, потребляемая мощность 15 ВА, ход 60 мм и усилие 6000 Н. Привод преобразует команды управления в перемещение штока арматуры. Эти параметры относятся к приводному устройству в целом, а не к допустимой нагрузке напечатанной шестерни.
На табличке читаются DN 200 и PN 16. Это номинальный диаметр и обозначение номинального давления арматуры. Трёхходовая конструкция используется для управления соотношением потоков; конкретный режим смешения или разделения зависит от схемы установки.
Совпадение внешнего диаметра ещё не означает, что шестерня подходит. Важны посадка на вал, положение крепёжных отверстий, зацепление с соседними элементами и свободное движение в корпусе. При проверке узла оценивают, не возникает ли закусывания, как передаётся движение и отрабатывает ли привод команды и конечные положения. По результатам примерки можно уточнять геометрию и параметры изготовления.
Материалы с объекта показывают монтажный этап и установленную в механизм шестерню. Длительный ресурс, число рабочих циклов и результаты эксплуатации будем добавлять по мере получения обратной связи. Для владельца оборудования польза такой работы — возможность восстановить отдельную деталь и проверить её в существующем узле, прежде чем принимать решение о замене всего привода.
Если у вас похожая поломка, пришлите Евгению фотографии шестерни, открытого механизма и шильдика оборудования. В мастерской ПриТЯГАтельного Завода обсудим восстановление, покажем другие инженерные проекты и будем рады принять вас на заранее согласованную экскурсию.
Показать Евгению свой механизм ↗Сохранившийся образец — источник информации. Повреждённые места требуют восстановления, а не буквального копирования.
Изучаем деталь, фрагменты, фотографии и назначение механизма. Уточняем характер поломки и то, какие элементы должны сопрягаться с новой шестернёй.
Фиксируем размеры, посадки, толщину и расположение венцов. 3D-сканирование помогает получить исходную геометрию, когда оно уместно для размера и формы образца; ключевые размеры проверяем отдельно.
Восстанавливаем геометрию зубьев и соединений, согласуем модель. Если сохранилась только часть передачи, рассматриваем её вместе с ответной шестернёй и компоновкой узла.
Выбираем материал и способ печати под задачу. Условия примерки, проверки зацепления и возможных корректировок определяем до запуска работ.
Можем печатать шестерни на фотополимерном принтере из нейлоноподобной инженерной смолы. Это фотополимерный материал: его свойства зависят от конкретной марки и режима обработки.
Обсуждаем этот способ для задач, где важны воспроизведение мелких элементов и геометрия поверхности. Пригодность материала определяем по условиям работы детали.
Можем изготовить шестерни и на FDM-принтерах. Подбираем пластик, положение детали при печати и параметры изготовления с учётом геометрии и направления нагрузок.
Размер детали сам по себе не определяет технологию. Для выбора нужны сведения о нагрузке, температуре, смазке, режиме работы и ответных элементах передачи.
Технологию изготовления конкретных деталей на фотографиях и марку материала не определяем по цвету. Здесь показаны примеры задач, а оба способа печати — возможности студии.
Подробнее о 3D-печати функциональных деталей ↗Даже повреждённая деталь помогает восстановить форму, размеры и расположение элементов. Если образца совсем нет, начать можно с фотографий узла и доступных размеров — скажем, каких данных не хватает.
Эту статью будем дополнять новыми шестернями, моделями и примерами восстановления. Сейчас в ней два сюжета: кофеавтомат и привод задвижки котельной. Новые проекты будем показывать отдельными блоками — с назначением детали, исходными данными и фотографиями.
