3D-сканирование автодеталей: зачем это нужно?

3D-сканирование автокомпонентов — это современный способ цифрового захвата геометрии деталей с высокой точностью. Мы применяем этот подход для создания точных моделей элементов автомобилей, таких как корпуса узлов, крепления, кожухи, распределители и другие компоненты. На изображениях — сканы деталей от производителя AISIN, выполненные на оборудовании с точностью до сотых миллиметра.

Зачем это нужно?

📌 Восстановление чертежей и производство аналогов
Когда у детали нет цифровой модели, 3D-сканирование позволяет получить её геометрию и использовать результат для создания чертежей, CAD-моделей или даже форм для отливки.

📌 Контроль износа и сравнение с оригиналом
Можно сравнить отсканированную деталь с заводским эталоном и выявить деформации или отклонения. Это особенно важно для анализа износа или дефектов после эксплуатации.

📌 Подготовка к ремонту или тюнингу
При доработке кузова, установке нестандартных компонентов или создании индивидуальных решений 3D-модель служит основой для точной подгонки.

📌 Интеграция в цифровые рабочие процессы
Модели можно использовать в инженерном ПО, для симуляций, обратного инжиниринга и аддитивного производства (3D-печати).

📌 Работа с нестандартной геометрией и точной посадкой
3D-сканирование помогает адаптировать новые детали под существующие конструкции — особенно если речь о нестандартной раме, сложных изгибах и несимметричных креплениях. Такой подход мы использовали при создании торпеды для аэромобиля, участвующего в заездах Baikal Mile: от сканирования каркаса до проектирования деталей под ЧПУ и печать. 👉 Пример проекта — цифровая реконструкция торпеды аэромобиля

Примеры

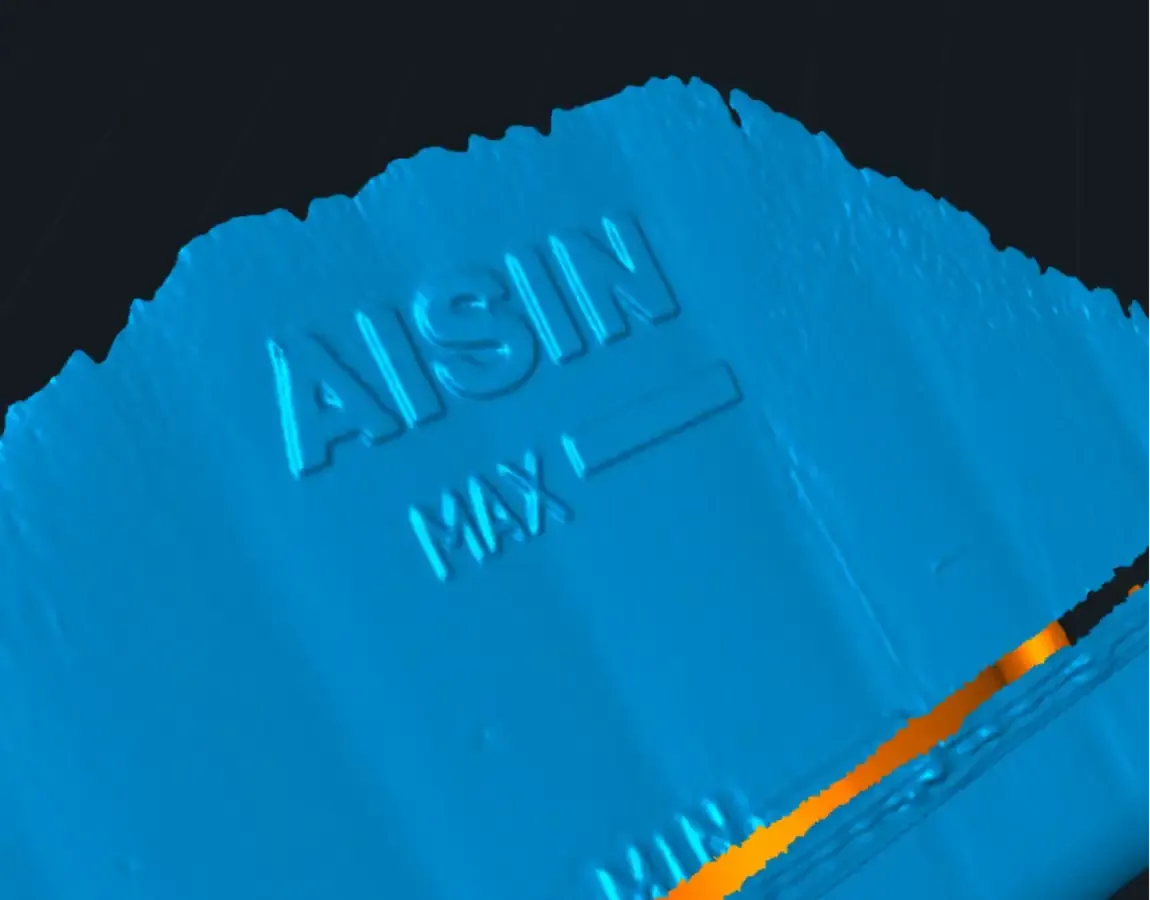

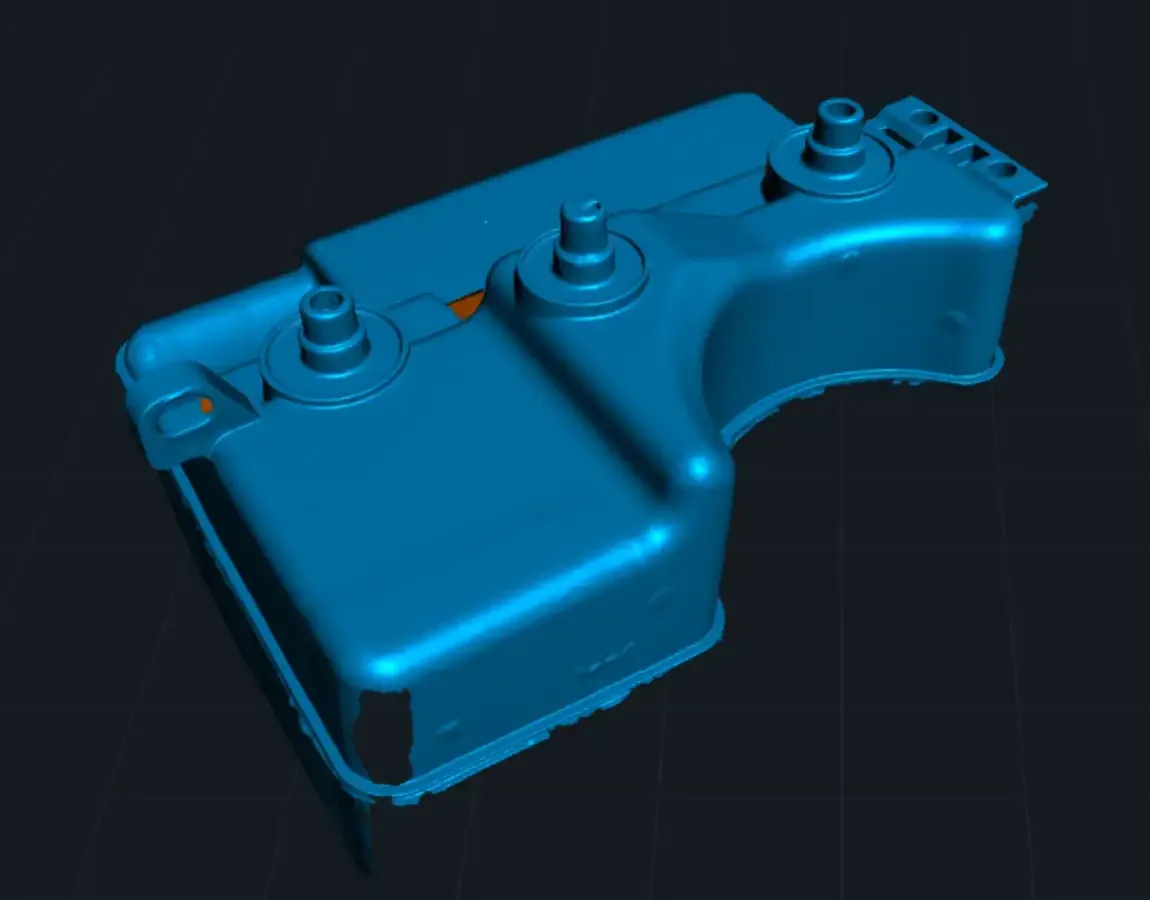

На примерах ниже — сканы металлической детали, предположительно крышки или корпуса узла крепления, с заводской маркировкой AISIN. Видны посадочные места, отверстия под болты и выемки под конструктивные элементы. Всё это можно использовать как основу для проектирования, анализа или воспроизводства.

Живой пример — разработка воздуховода в ограниченном пространстве автомобиля. Важно учесть соседние узлы, крепления и доступ при монтаже. Сканирование помогает получить геометрическую основу; новый элемент затем проектируют и проверяют в сборке. Другой сценарий — восстановление поверхности снятого с производства компонента.

В задании различаем три результата: сетку поверхности, восстановленную CAD-модель и изготовленный образец. От этого зависят подготовка, цена и сроки. Если нужно сравнить износ с эталоном, заранее определяем базы совмещения и критерии сравнения.

Точность оборудования не равна точности любого конечного изделия. Влияют размер, поверхность, доступность участков и метод обработки данных. Критические размеры и способ их контроля согласуем отдельно; скрытую геометрию нельзя получить обычным поверхностным сканированием без доступа к ней.

Что прислать
для обсуждения

Не обязательно готовить полное техническое задание. Начните с фотографии, эскиза или образца — уточним недостающие данные вместе.
