Фара Audi Q7 V12: разработка ДХО и поворотников

Фара Audi Q7 V12: разработка ДХО и поворотников

Сохранить характер фары. Переосмыслить её внутреннее устройство.

История переработки светового блока Audi Q7 V12: разборка, собственные платы, светодиодные элементы и компоновка внутри существующей оптики.

Быстро3Д — студия прототипирования
Подольск · ПриТЯГАтельный Завод · от 1 штуки

История проекта в деталях

Переделка фар Audi Q7 V12 — новые ДХО с функцией поворотника

Мощный, узнаваемый и элегантный — Audi Q7 V12 не нуждается в представлении.
Но даже совершенство можно улучшить. В этом проекте мы поставили цель — превратить стандартную систему освещения в современный, технологичный элемент с характером.
Так началась работа по полному обновлению фар дневного хода (ДХО) с интеграцией динамического поворотника.

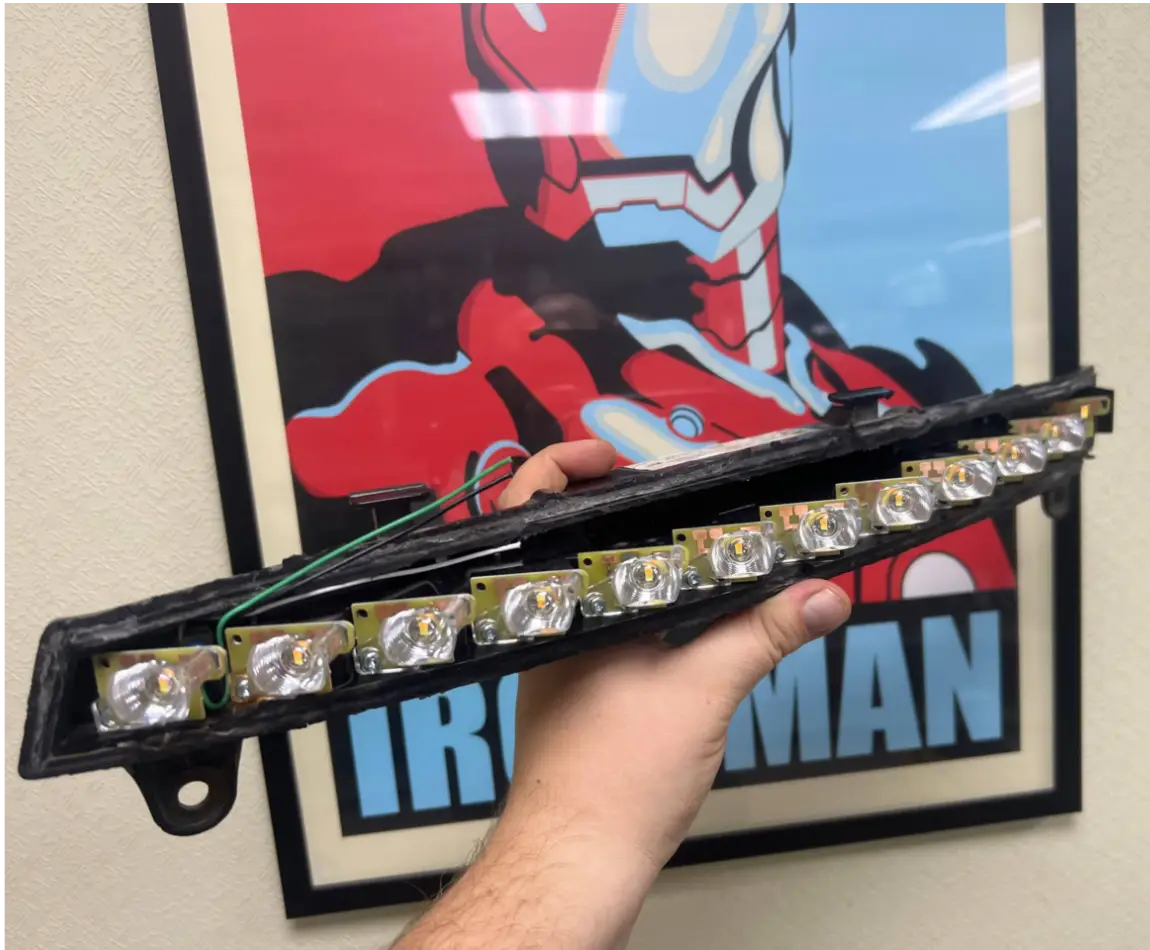

Крупный план модернизированной фары Audi Q7 V12. Видно чистую оптику с новым светодиодным блоком и аккуратным контуром ДХО — результат полной внутренней переработки и ручной сборки.

От идеи к результату

Мы хотели сохранить узнаваемый силуэт оптики Audi, но наполнить его новыми возможностями — сделать свет ярче, чище и выразительнее.
Основная задача: создать новую электронную архитектуру внутри старого корпуса, не жертвуя надёжностью и визуальной гармонией.

Разбор и подготовка

Работа началась с аккуратного вскрытия фары.
Мы распилили корпус, чтобы получить доступ к внутренней части, сохранив целостность внешних элементов.
Далее — удалили всю штатную начинку, включая заводскую плату и систему рассеивания света.
От оригинала остались только линзы — точка опоры для новой конструкции.

Это позволило освободить место под современные светодиодные элементы и индивидуальную электронику.

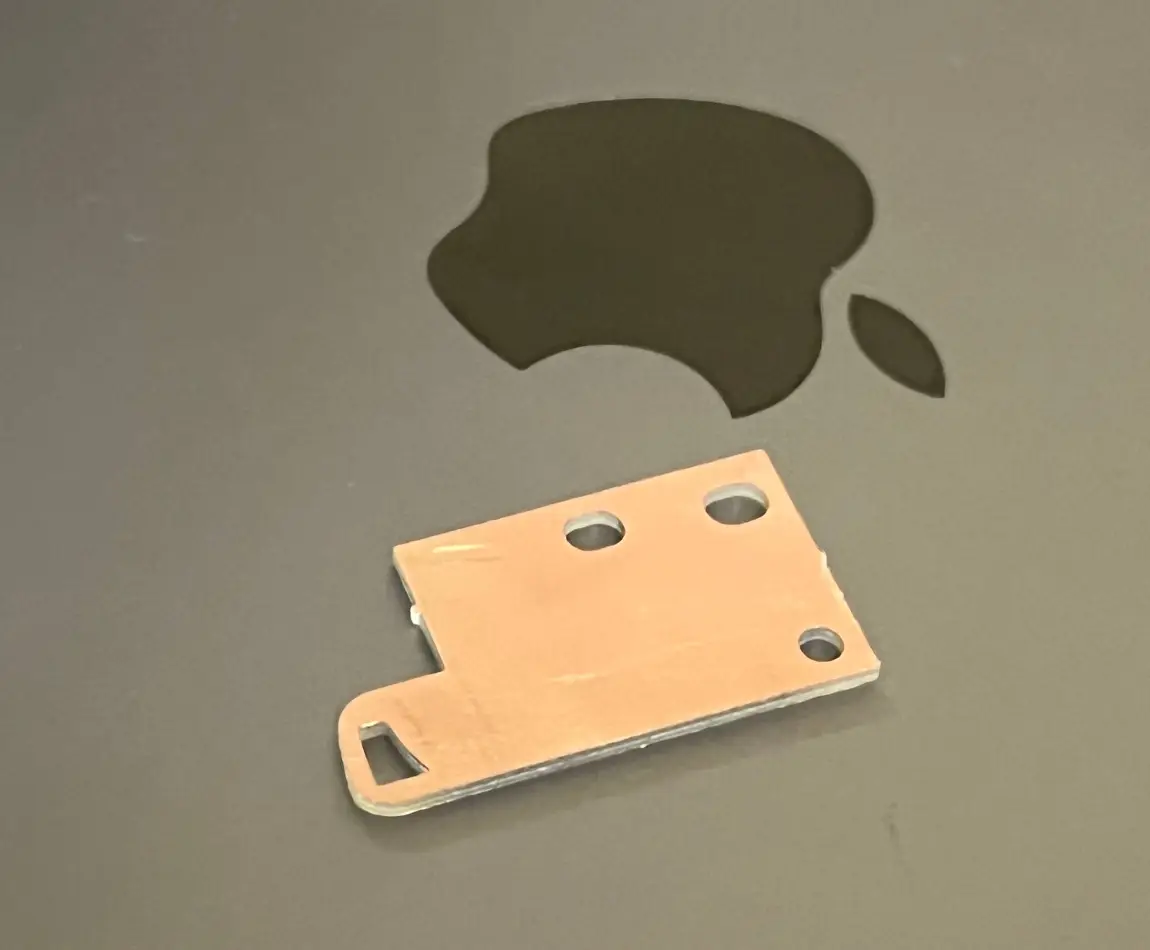

Разработка новых печатных плат

Следующий шаг — создание собственных печатных плат.

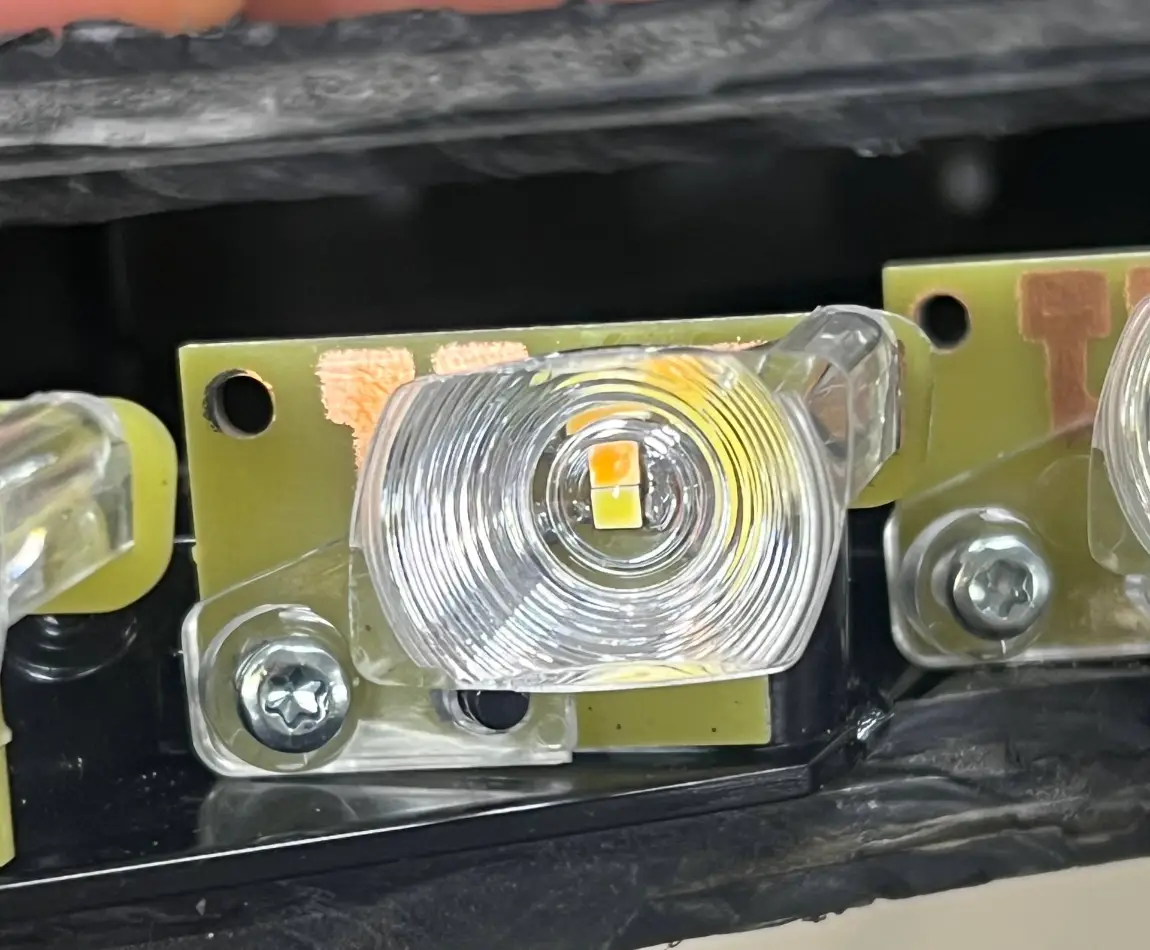

Мы разработали схему, вытравили дорожки и вручную спаяли двухцветные светодиоды:

• Белые — для дневного света (ДХО).

• Оранжевые — для поворотников.

Электроника и управление

Чтобы добавить динамики, мы предусмотрели функцию «бегущего поворотника» — плавный перелив света по ряду диодов при включении поворота.
Для этого разрабатывается управляющая плата с индивидуальной логикой переключения и синхронизации каналов.

Система будет полностью автономной — достаточно подключить питание и сигналы поворотника.

Материалы и сборка

Корпус фар герметизируется и защищается от влаги, грязи и вибраций.
Все элементы спаяны вручную и протестированы на стойкость к температурным перепадам.
Подключение выполнено через быстросъёмные разъёмы, что упрощает демонтаж и обслуживание.

Мы стремились не просто модернизировать фару, а создать изделие с заводским качеством, но индивидуальным характером.

Что получилось

В итоге Audi Q7 V12 получил новую «оптику», в которой технологии и дизайн работают вместе.
Белый дневной свет подчёркивает статус и мощь автомобиля, а динамические поворотники придают современный стиль — тот, что раньше был доступен лишь в новейших моделях Audi.

Новый свет — это не просто апгрейд. Это пример того, как инженерия и творчество могут изменить характер автомобиля, сохранив его душу.

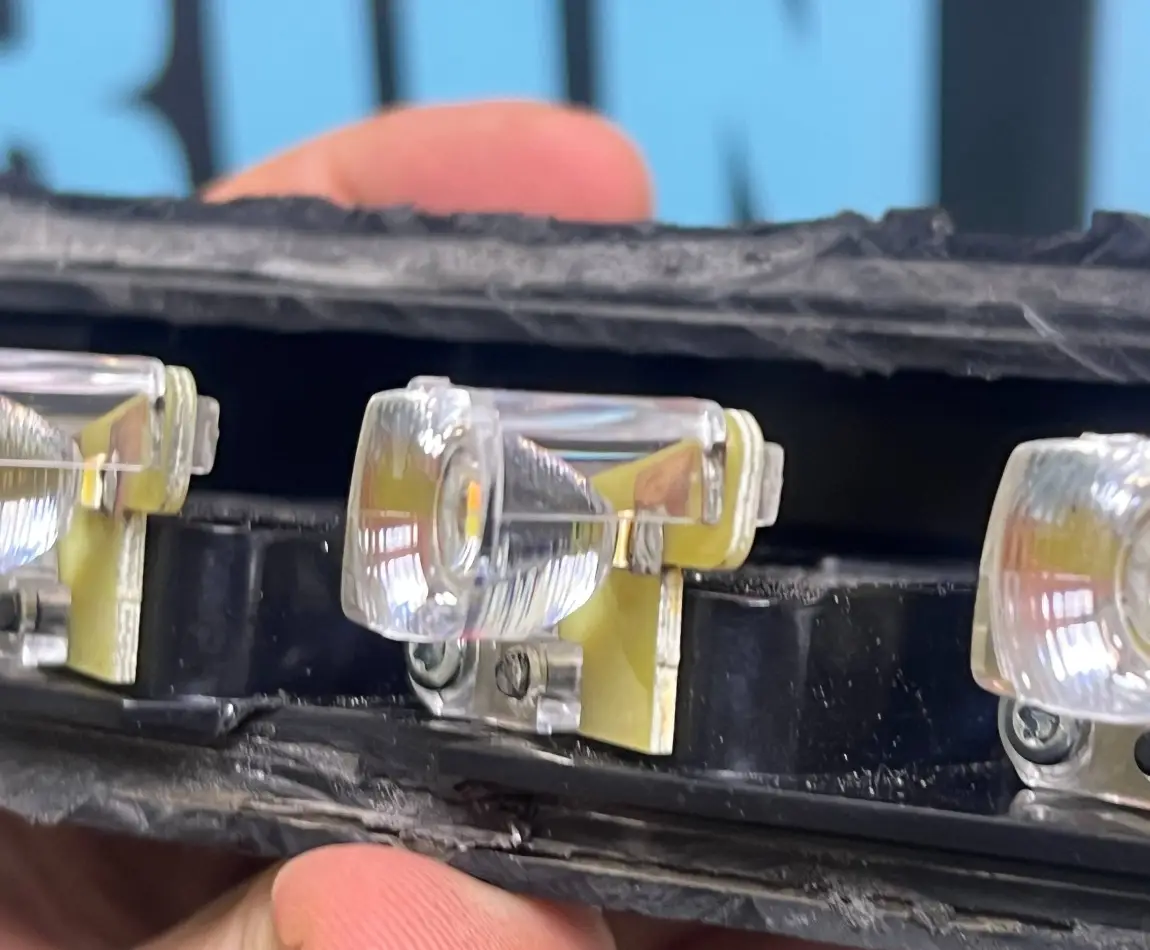

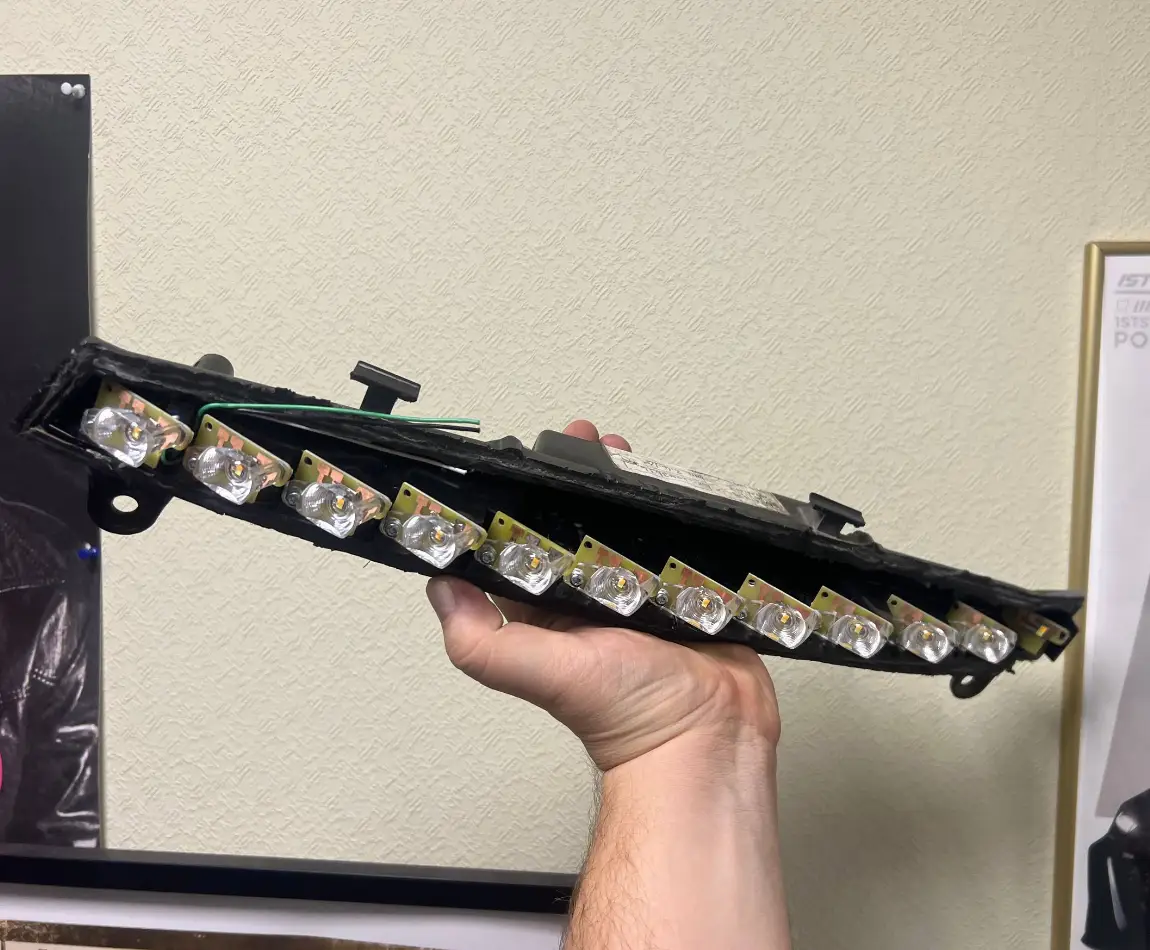

Фото фары без стекла под другим углом. Показывает детали монтажа, размещение линз и аккуратную пайку светодиодных элементов — часть инженерной сборки.

Почему выбирают нас

💡Индивидуальные решения — проектируем и изготавливаем свет под конкретную модель.
⚙️ Полный цикл — от разработки плат и корпусов до герметизации и сборки.
🔧 Ремонтопригодность — предусмотрен быстрый доступ к разъёмам и крепежу.
🕒 Точность и надёжность — каждая фара проходит тестирование перед установкой.

Хотите сделать что-то подобное?

Евгений Мацевитый

Мы можем изготовить ДХО, поворотники или оптику под ваш проект — будь то автомобиль, багги, кастом или шоу-кар.
Разработаем схему, соберём плату, обеспечим герметичность и надёжность.

📞 Свяжитесь с нами, и мы создадим освещение, которое подчеркнёт индивидуальность вашего авто.

@mazetty

Корпус определяет место для плат, разъёмов и крепежа. Световой блок задаёт компоновку источников света, а электроника — их режим работы. Эти части проектируются совместно, иначе новая плата может физически не поместиться или оказаться неудобной для обслуживания.

Для похожего проекта сначала стоит описать желаемую функцию и ограничения: что остаётся от исходной фары, что можно переделать, какое питание доступно и как будет устроен доступ к узлу. Это позволяет обсуждать конкретную разработку вместо обещания универсального тюнинга.

Макет, собранный световой модуль и законченный узел — разные результаты. До выдачи готового решения отдельно проверяют электрическую часть, нагрев, герметизацию и работу режимов. Наличие красивого светового рисунка не подтверждает весь этот набор свойств.

Ниже сохранено исходное описание работ и замысла. Дату завершения электроники и результаты финальных проверок не добавляем без подтверждения команды.
