Проектирование багги
Обшивка багажника и конструкция заднего отсека
Создание багги — это всегда баланс между прочностью, весом и удобством обслуживания.
В этом проекте мы разработали и изготовили обшивку багажного отсека для каркасного багги, используя алюминиевые панели с последующей подгонкой под реальную геометрию рамы.
Финальный результат — жёсткая, лёгкая и обслуживаемая конструкция багажника, интегрированная в силовой каркас автомобиля.
В этом проекте мы разработали и изготовили обшивку багажного отсека для каркасного багги, используя алюминиевые панели с последующей подгонкой под реальную геометрию рамы.
Финальный результат — жёсткая, лёгкая и обслуживаемая конструкция багажника, интегрированная в силовой каркас автомобиля.

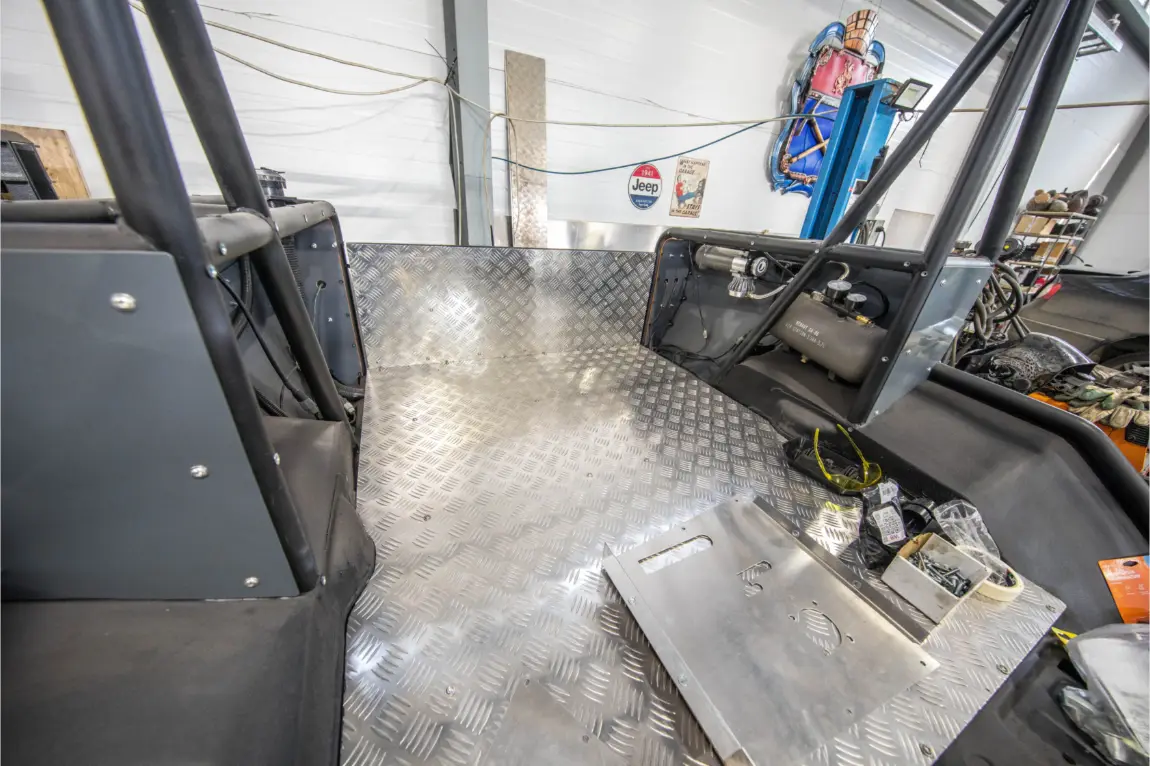

Фото багажника после работ
От задачи к конструкции
Исходной задачей было создать жёсткую и практичную обшивку заднего багажного отсека, которая выдерживает вибрации, нагрузки и при этом легко обслуживается.
Основные требования:
Основные требования:
- минимальный вес конструкции
- высокая жёсткость панелей
- точная посадка в каркас
- доступ к внутренним узлам
3D-модель и разметка
На основе замеров была построена цифровая модель багажного отсека.
Это позволило заранее отработать посадочные плоскости и избежать конфликтов при монтаже.
Особое внимание уделялось:
Это позволило заранее отработать посадочные плоскости и избежать конфликтов при монтаже.
Особое внимание уделялось:
- углам сопряжения панелей
- точкам крепления к раме
- технологическим зазорам под вибрацию
Материал и раскрой
Для обшивки был выбран алюминиевый лист с рифлёной поверхностью.
Он сочетает малый вес и достаточную прочность, а также устойчив к механическим повреждениям.
После разметки листы были раскроены с запасом под последующую подгонку по месту.
Он сочетает малый вес и достаточную прочность, а также устойчив к механическим повреждениям.
После разметки листы были раскроены с запасом под последующую подгонку по месту.

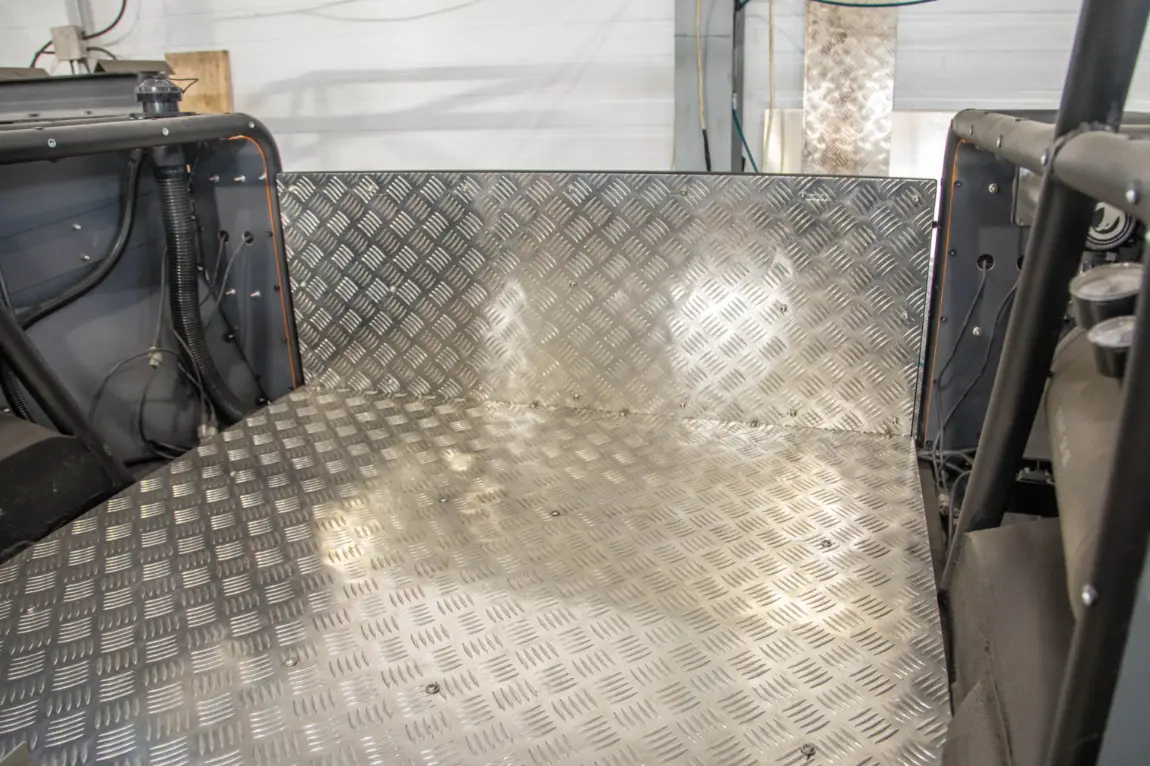

Подгонка и изготовление
Дальнейшая работа велась напрямую на раме багги.
Каждая панель подгонялась индивидуально с учётом реальной геометрии каркаса, который всегда имеет допуски и микродеформации.
На этом этапе важно:
Каждая панель подгонялась индивидуально с учётом реальной геометрии каркаса, который всегда имеет допуски и микродеформации.
На этом этапе важно:
- исключить напряжения в металле
- добиться плотного прилегания
- сохранить симметрию конструкции
Монтаж в каркас

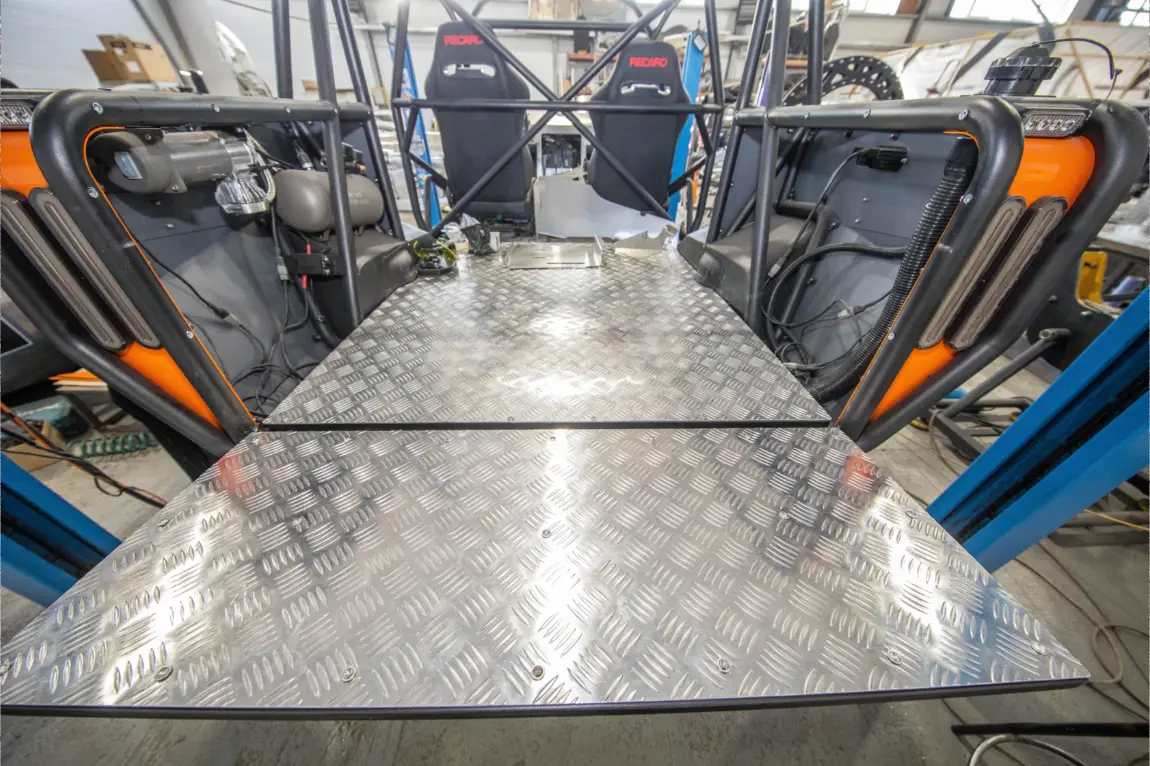

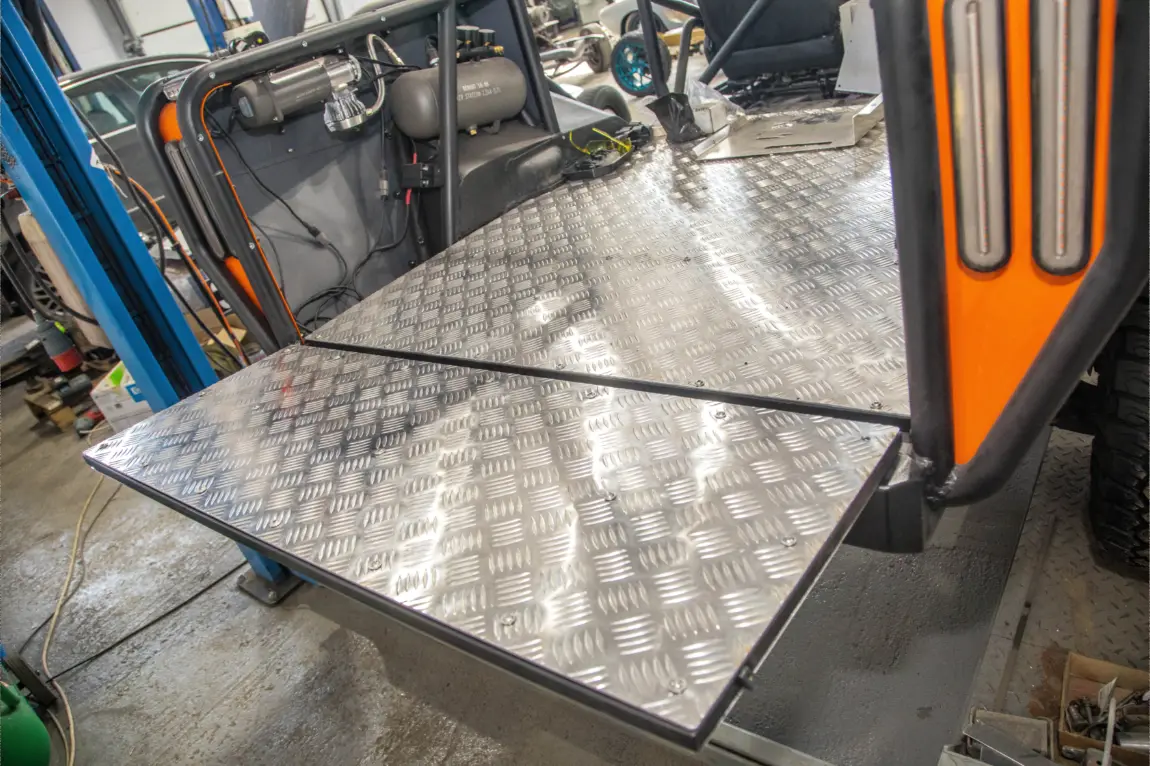

После подгонки панели были установлены в силовой каркас.
Крепление выполнено таким образом, чтобы при необходимости можно было быстро демонтировать элементы для обслуживания.
Обшивка стала частью общей конструкции, а не отдельным декоративным слоем.
Крепление выполнено таким образом, чтобы при необходимости можно было быстро демонтировать элементы для обслуживания.
Обшивка стала частью общей конструкции, а не отдельным декоративным слоем.

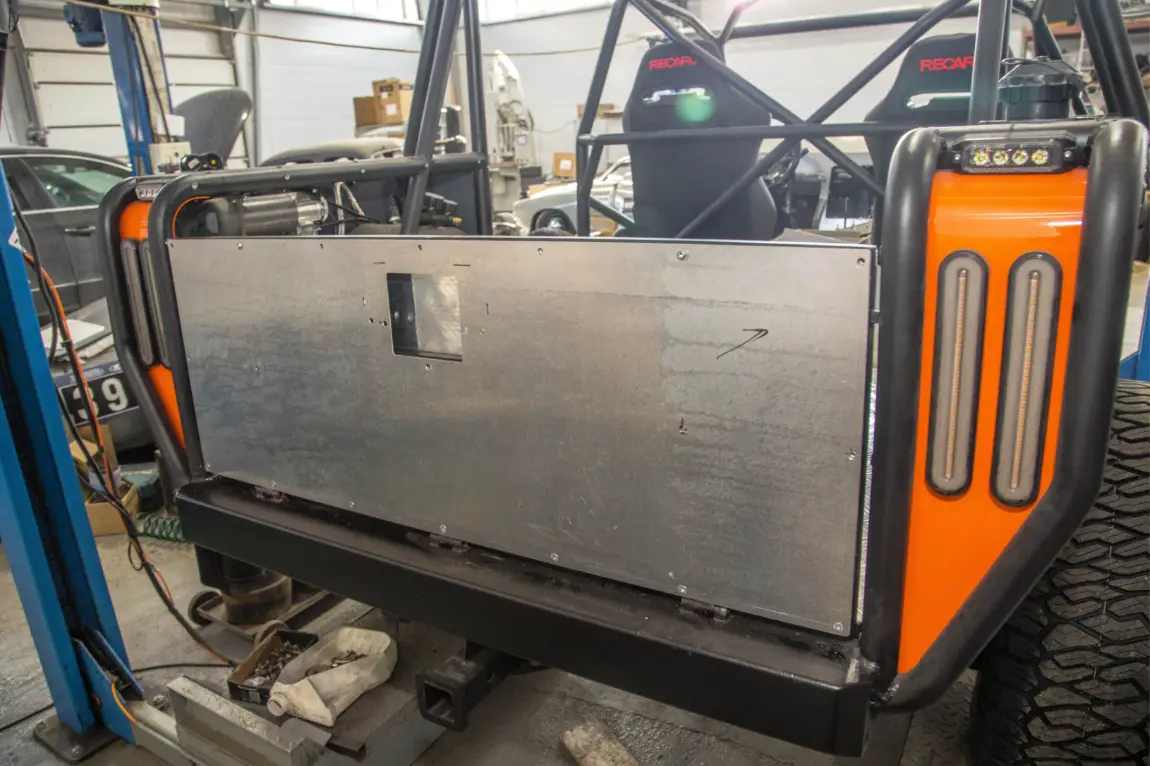

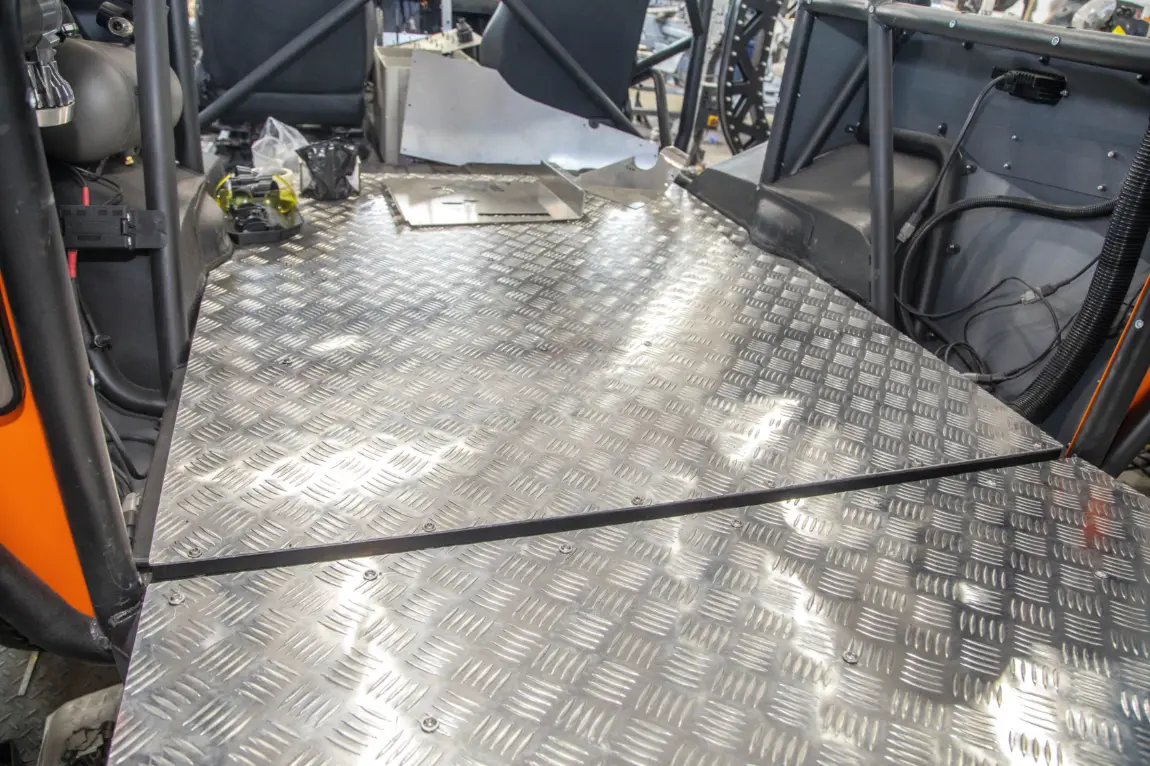

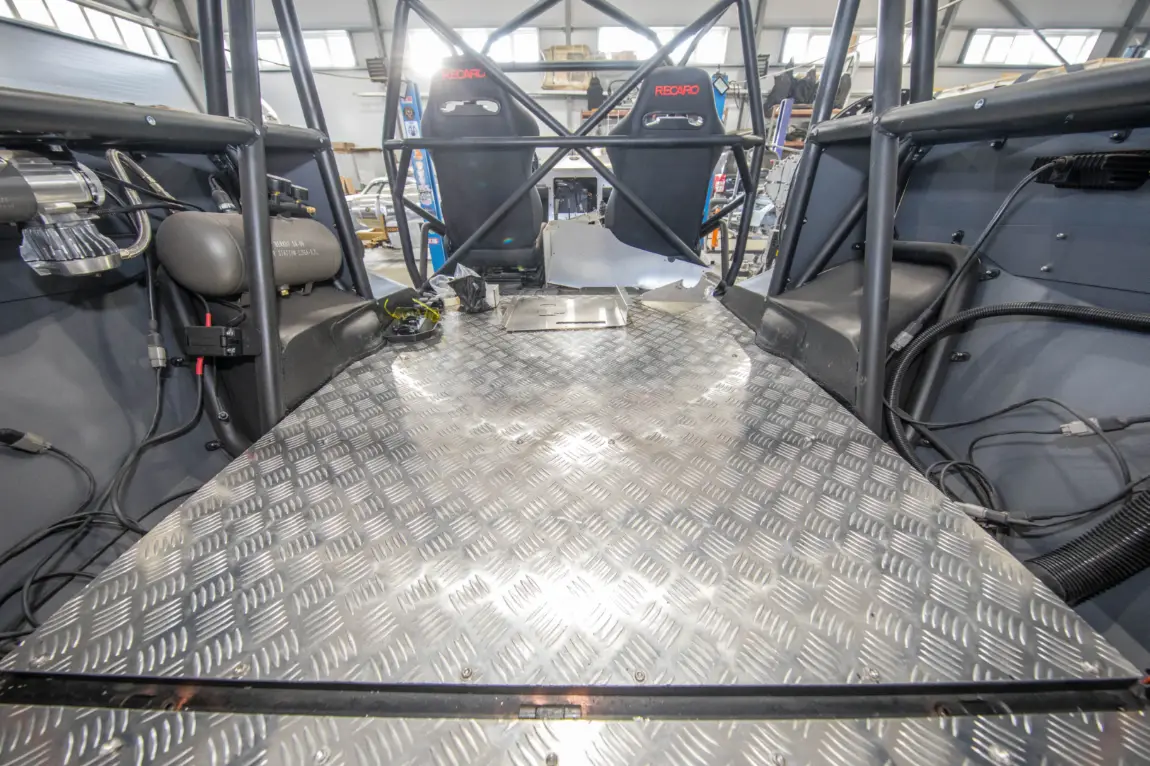

Финальная сборка
После установки всех элементов багажный отсек приобрёл законченный вид.
Конструкция стала жёсткой, визуально цельной и функциональной.
Дополнительно были проверены:
Конструкция стала жёсткой, визуально цельной и функциональной.
Дополнительно были проверены:
- виброустойчивость
- отсутствие люфтов
- доступ к узлам крепления
