Кольцевой обдув для экструзионной линии

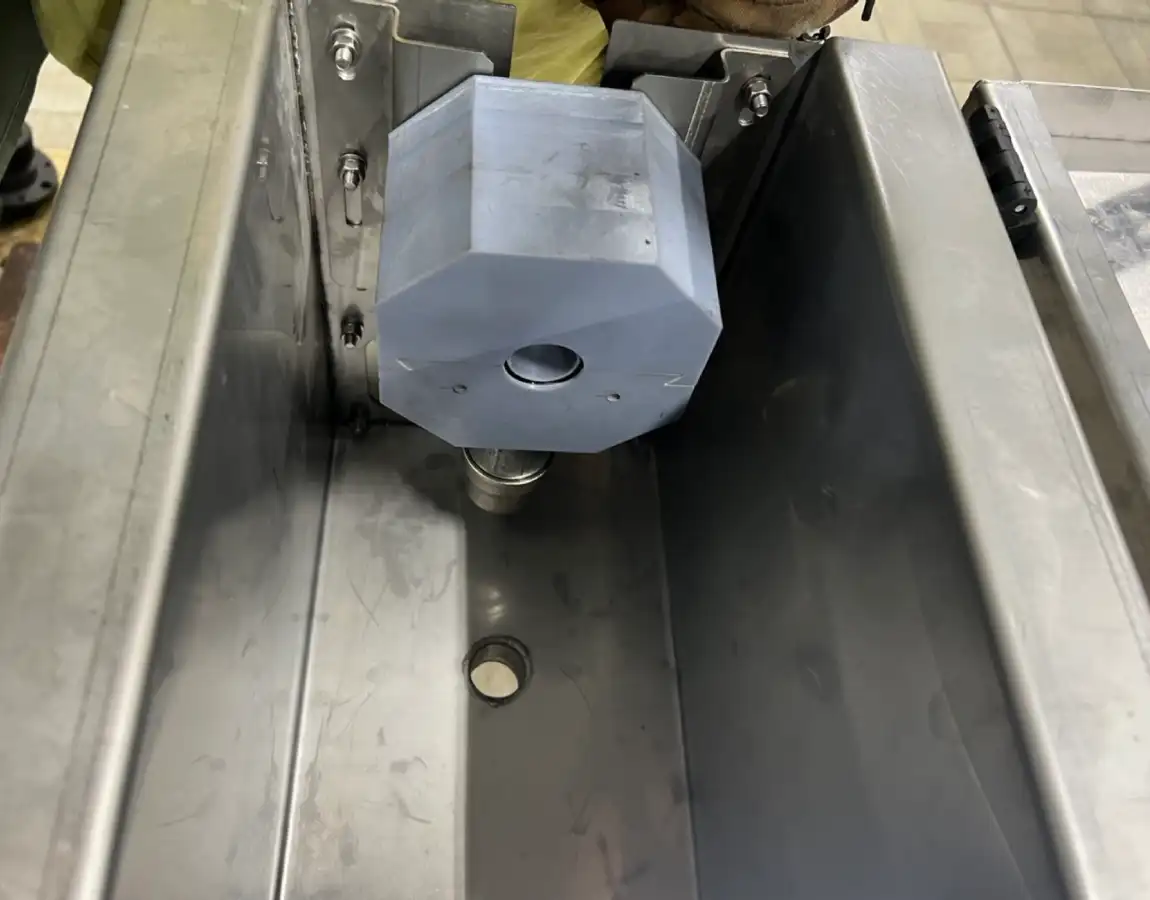

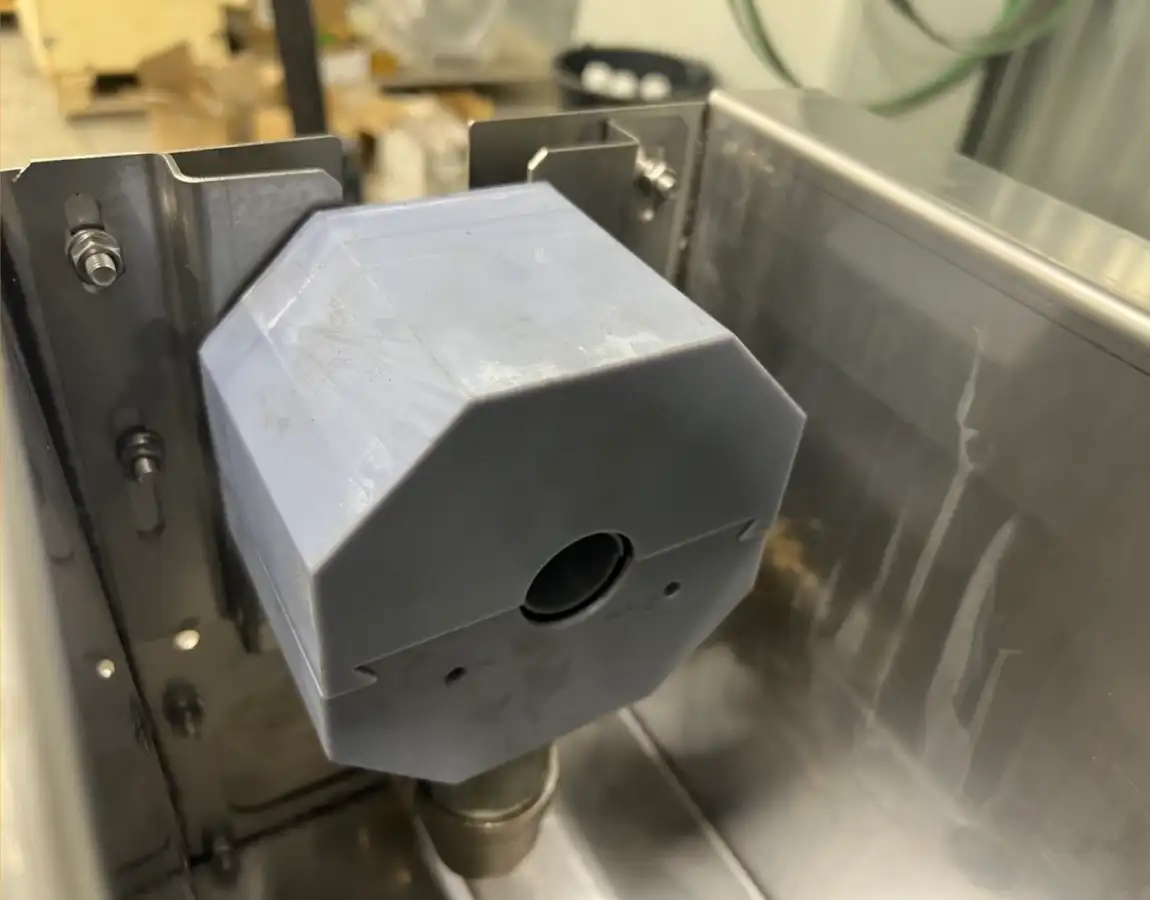

После наложения расплавленной изоляции экструдером кабель отправляется в водяные ванны для охлаждения. Для удаления остаточных капель воды с поверхности применяется кольцевой обдув, представляющий собой двухсекционный корпус с внутренним цилиндрическим каналом.
Конструкция

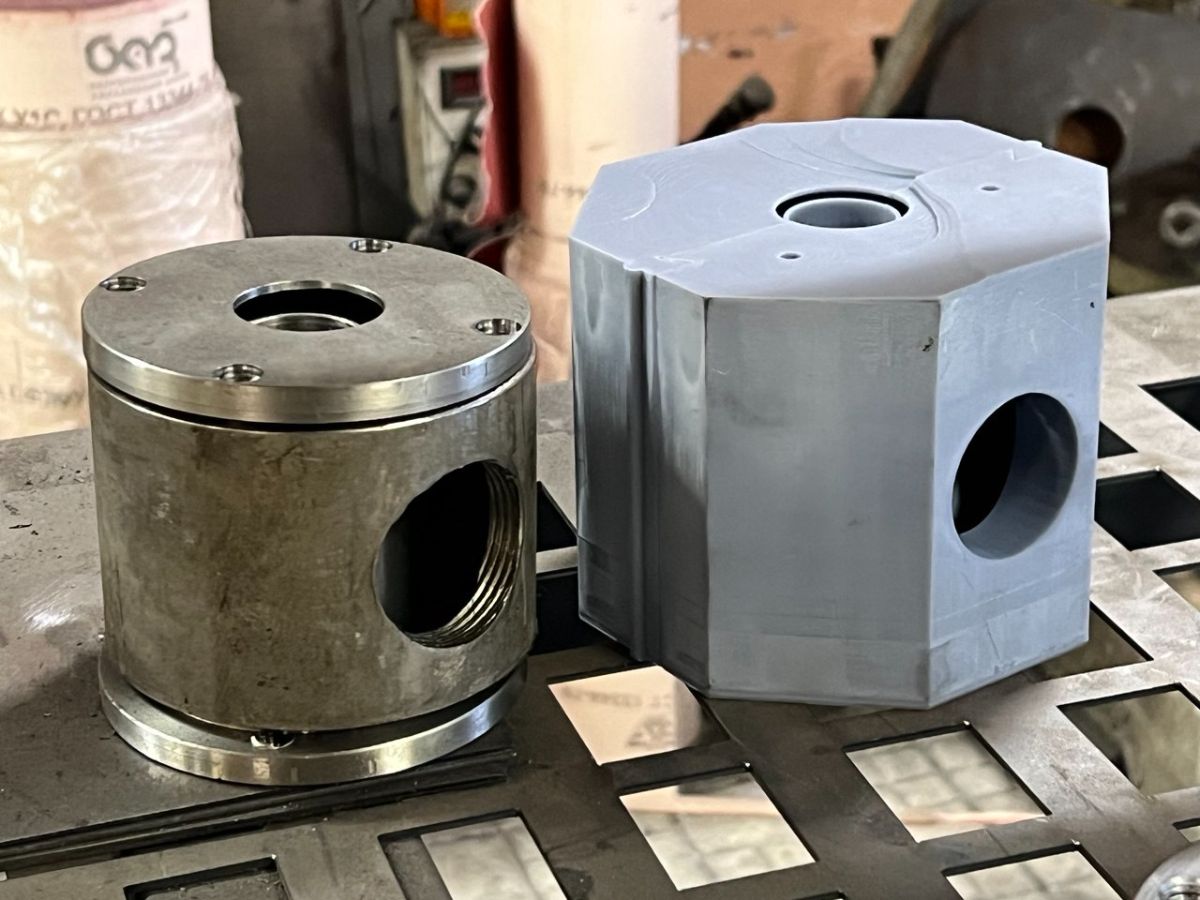

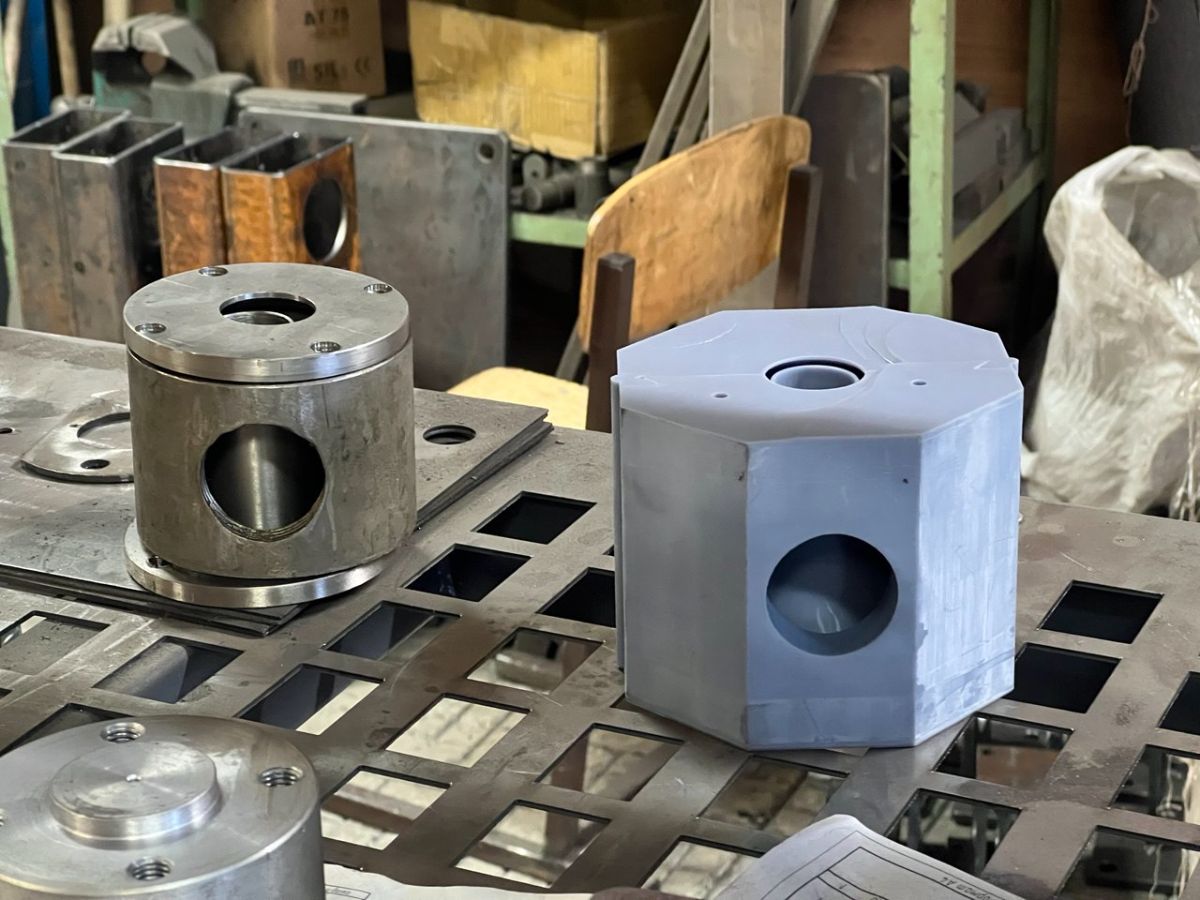

- Двухсекционный корпус. Обдув напечатан фотополимером в виде двух половин восьмиугольной формы, которые стягиваются винтами.

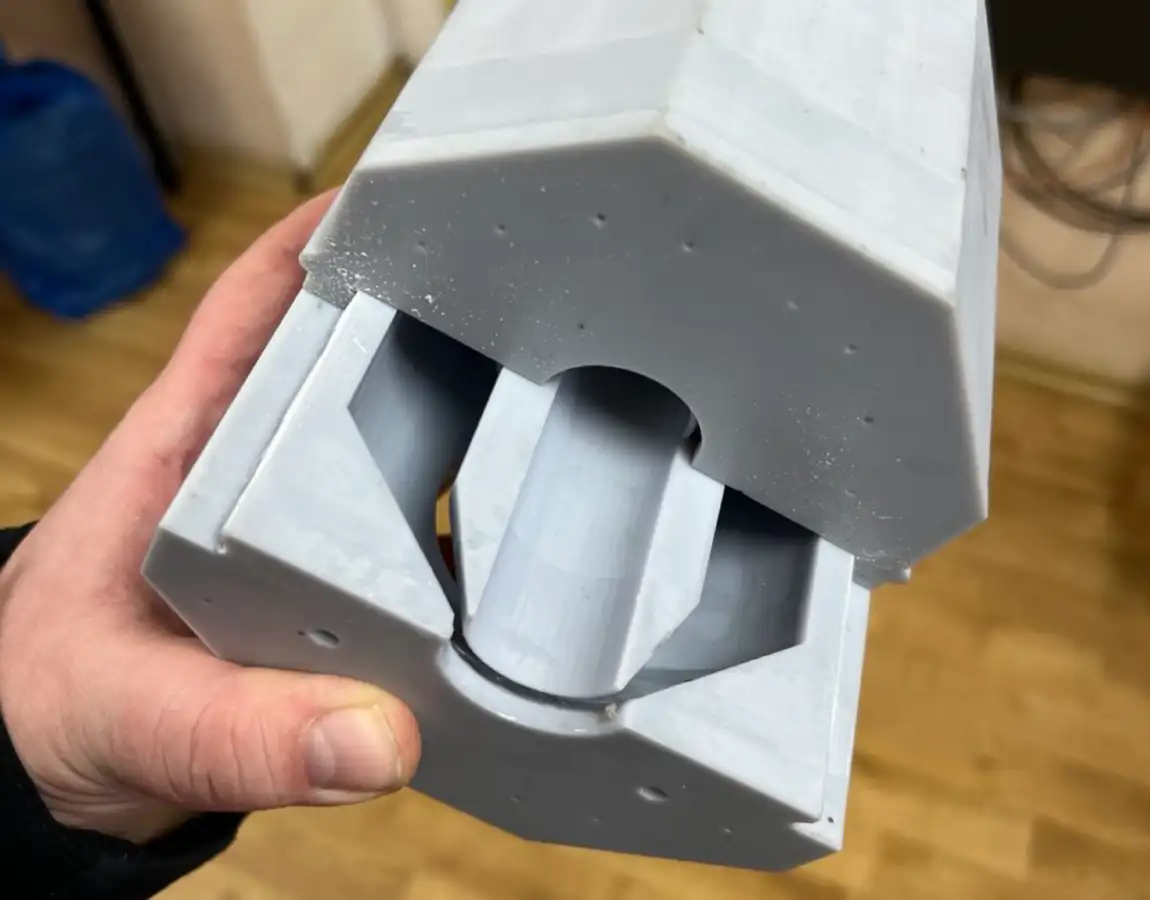

- Внутренний канал. Цилиндрический проход обеспечивает равномерное распределение воздуха вокруг проводник
- Штуцер подачи. Через центральное боковое отверстие корпус подсоединяется к вентилятору.
- Крепёж и уплотнение. По периметру корпуса — отверстия под винты и канавка для резинового уплотнителя, предохраняющего от протечек воды внутрь обдува.
Преимущества
- Высокая точность 3D-моделирования обеспечивает идеальную геометрию потока.
- Быстрая итерация опытных образцов за счёт 3D-печати фотополимером.
- Разборная конструкция упрощает обслуживание и замену уплотнений.
Технологии
- 3D-моделирование – проработка каналов и фасок для равномерного потока.
- 3D-печать фотополимером – производство сложных геометрий за одну операцию.
