Корпус пульта робота: SLA-мастер-модели для литья

Корпус пульта робота: SLA-мастер-модели для литья

Сначала проверяем корпус. Затем готовим серию.

Проектирование и SLA-печать частей корпуса пульта коллаборативного робота: посадочные элементы, поверхность мастер-модели и подготовка силиконовой формы.

Быстро3Д — студия прототипирования
Подольск · ПриТЯГАтельный Завод · от 1 штуки

История проекта в деталях

3D-пульт для управления коллаборативным роботом — точность, технологии и индивидуальный подход

Создание современного оборудования требует не только инженерного опыта, но и инновационных технологий. Одним из примеров такого подхода стал наш проект — 3D-пульт управления коллаборативным роботом, для которого разработали корпус и изготовили мастер-модели с применением SLA-печати.

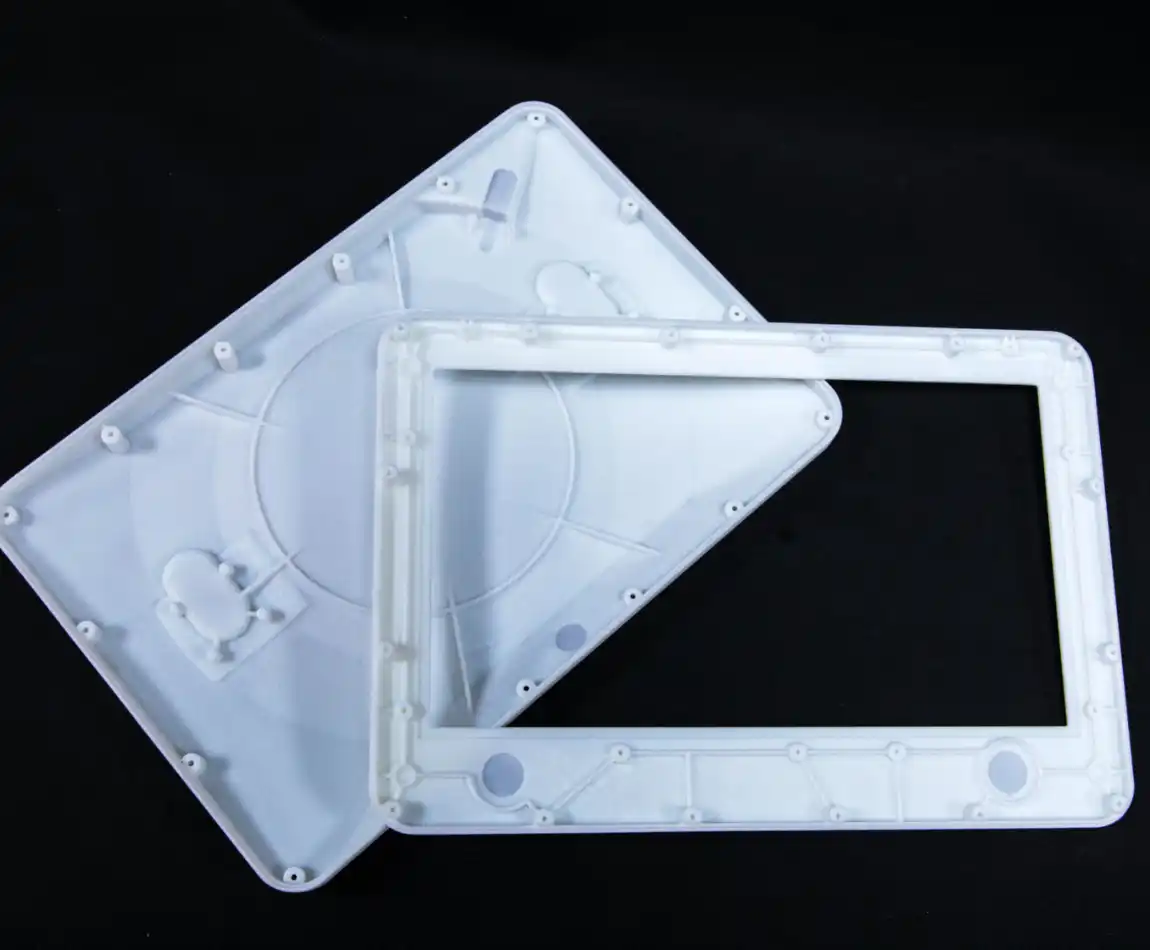

Корпус пульта управления, созданный на SLA-принтере. На фото представлены две части мастер-модели, предназначенные для последующего литья пластика. Изделие выполнено с высокой точностью и идеально подходит для прототипирования промышленных устройств.

Высокоточная мастер-модель

Работа над изделием началась с проектирования корпуса в 3D-редакторе. Каждая деталь была продумана с учётом посадочных мест под электронику, кнопки и дисплей.
Для печати использовалась SLA-технология (стереолитография), позволяющая воспроизвести мелкие элементы корпуса; поверхность доводим, а критические размеры проверяем. Это позволило создать мастер-модель, полностью готовую к покраске и дальнейшему литью.

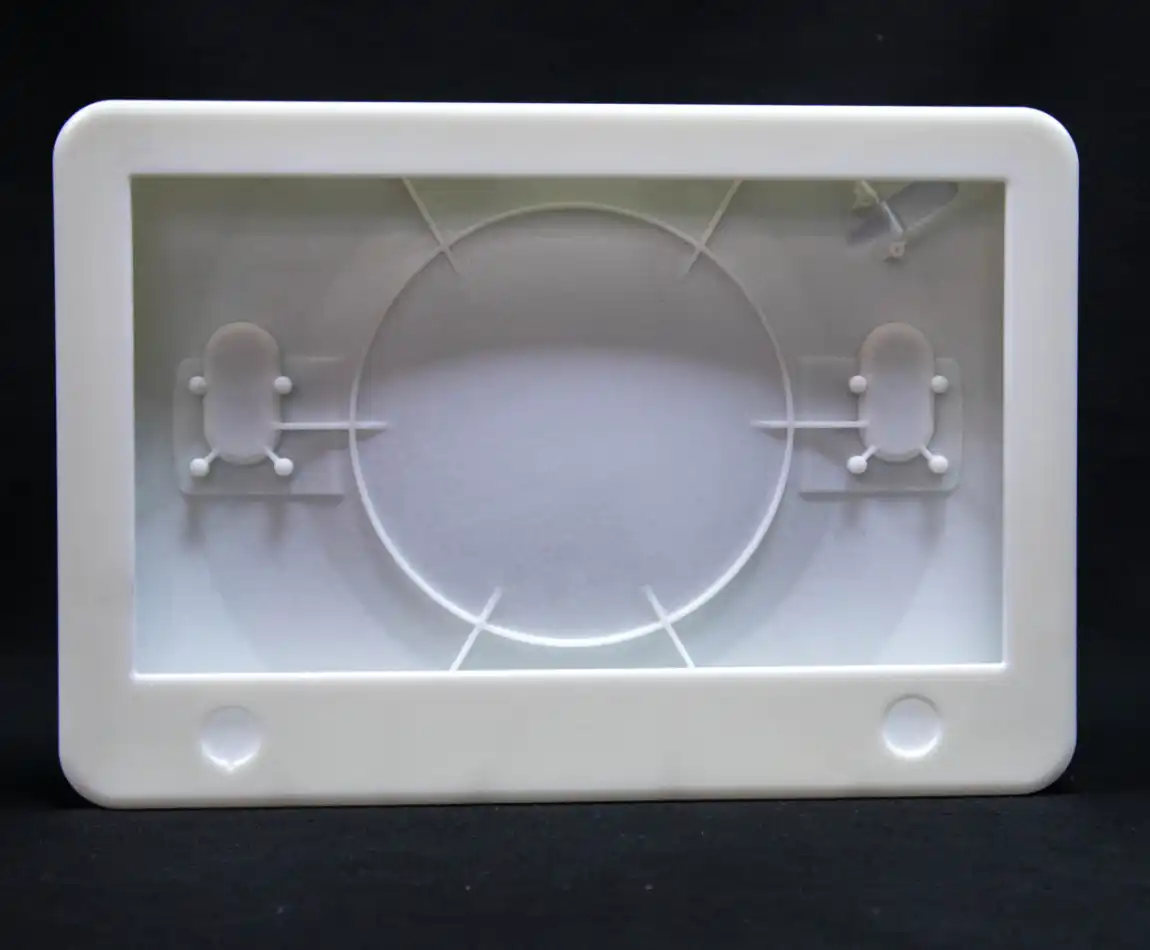

Лицевая часть корпуса пульта, напечатанная на SLA-принтере. Подготовленная поверхность позволяет использовать её как мастер-модель для дальнейшего литья пластика.

Этапы производства

1. 3D-моделирование — создание точной цифровой модели будущего корпуса.
2. SLA-печать — послойное выращивание изделия с высокой детализацией.
3. Покраска и отделка — финальная обработка поверхности, придание цвета и текстуры.
4. Создание силиконовой формы — для последующего литья пластиковых деталей и серийного производства.

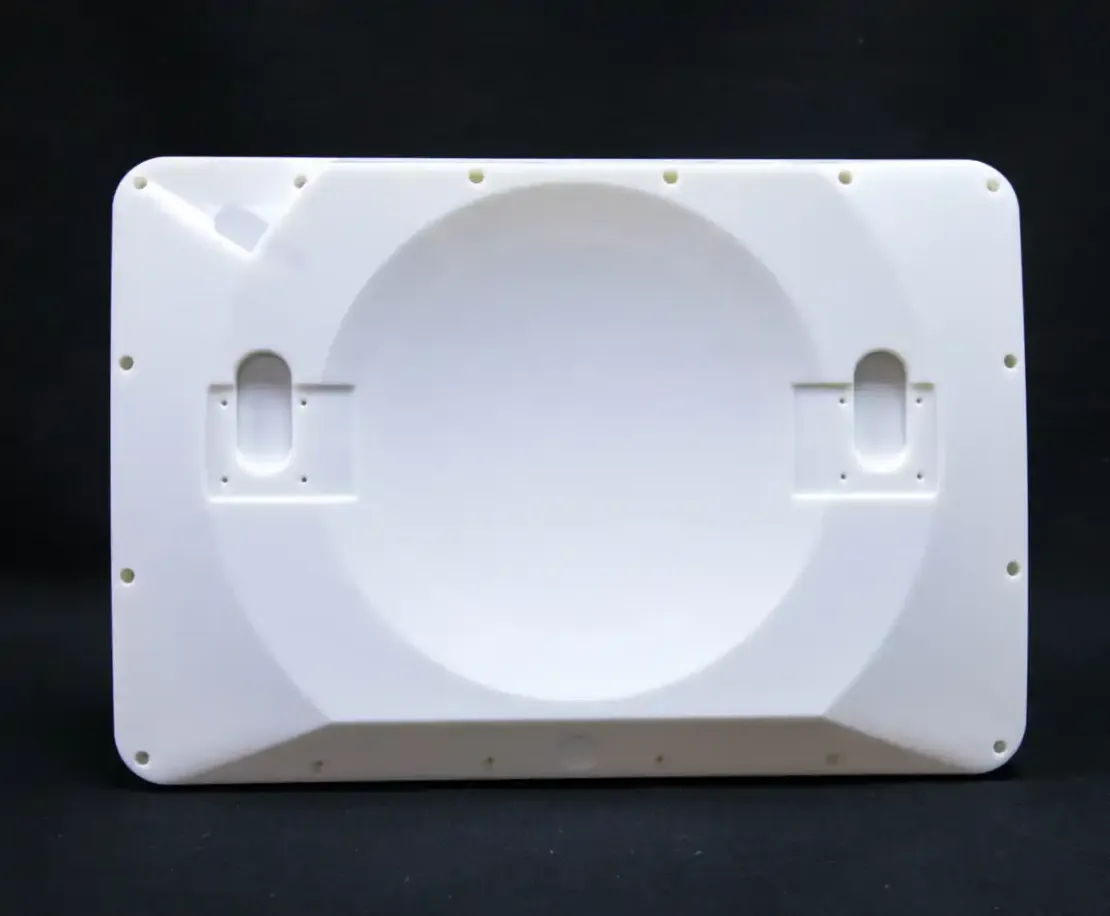

Задняя часть мастер-модели корпуса пульта. Видны посадочные элементы и технические отверстия, выполненные с высокой точностью.

Инновации в промышленном дизайне

3D-пульт — это не просто пример удачного промышленного дизайна. Это рабочее решение, созданное под конкретные задачи заказчика.
Проект демонстрирует, как 3D-печать помогает сократить сроки прототипирования, упростить процесс тестирования и обеспечить гибкость при внесении изменений в конструкцию.

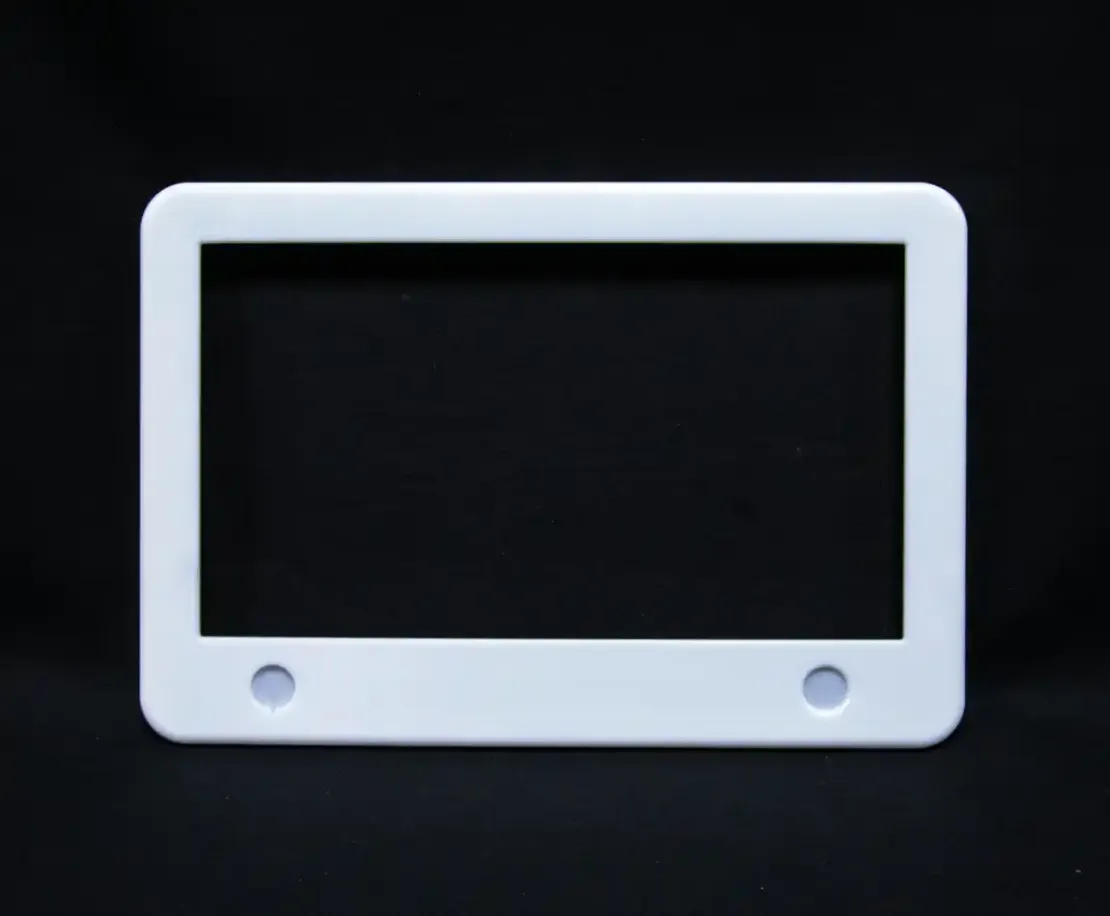

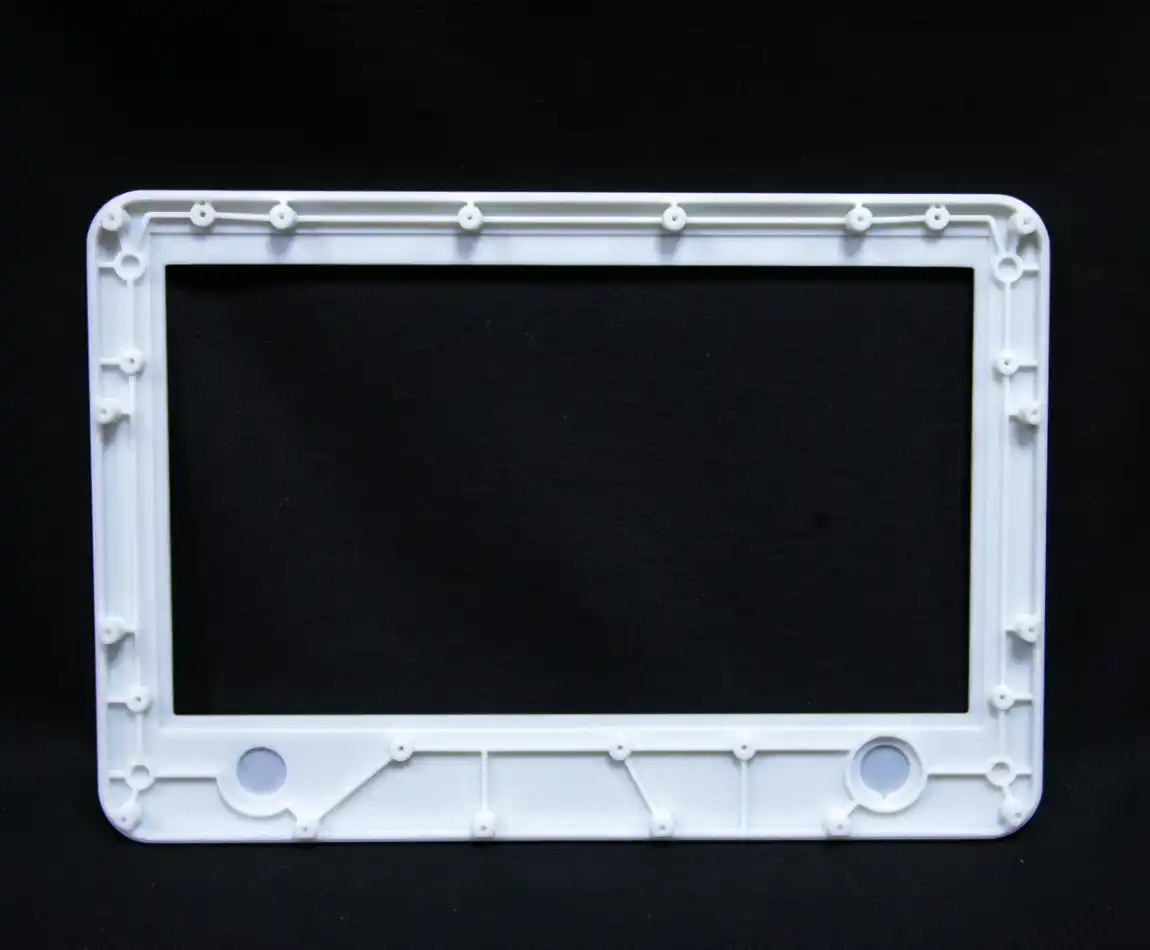

3D-печатная рамка с подготовленными краями и точными отверстиями для крепления — элемент корпуса пульта управления роботом.

Применение SLA-печатных мастер-моделей

Такие модели идеально подходят для:

• создания промышленных корпусов и панелей;
• разработки интерфейсов и элементов управления;
• изготовления оснастки и форм для силиконового литья;
• производства малых серий изделий без затрат на дорогое литьё под давлением.

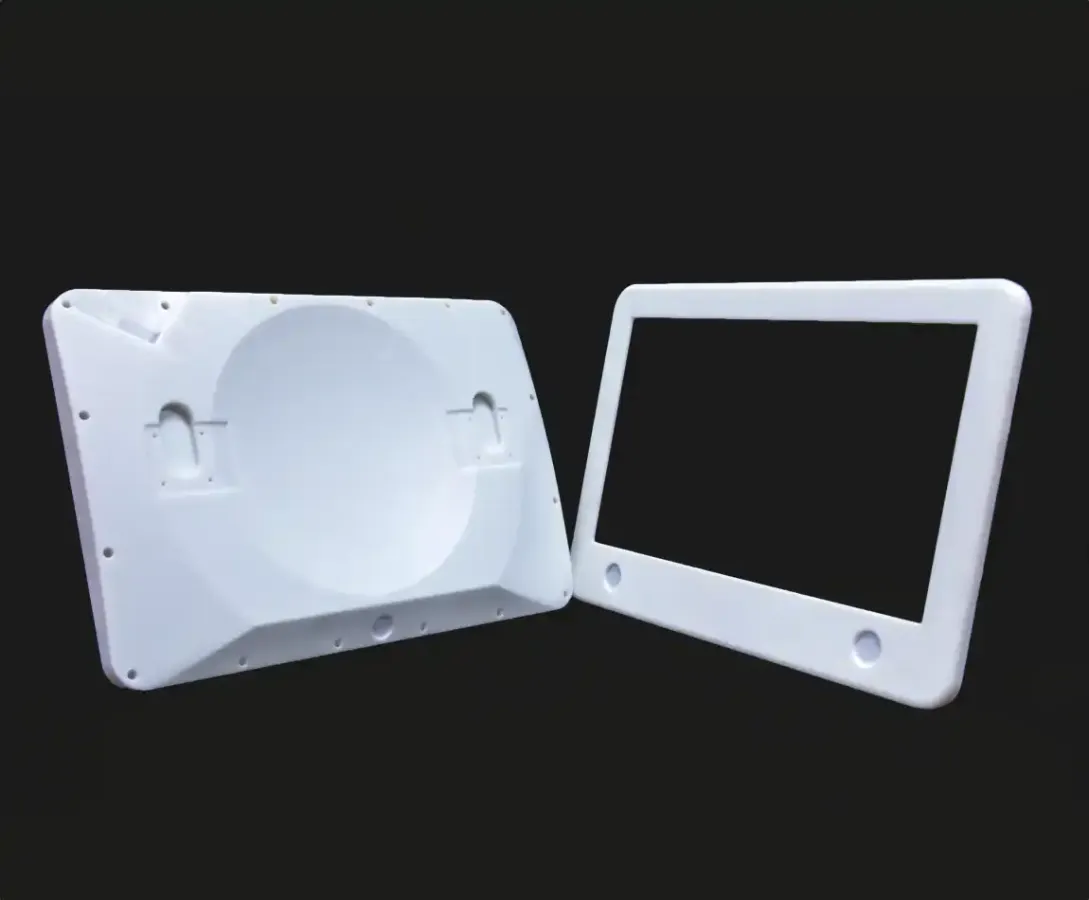

Завершённый элемент пульта управления, изготовленный методом SLA-печати. Отличается высокой точностью геометрии и чистотой поверхности.

Будущее уже здесь

Использование 3D-печати в производстве позволяет быстро внедрять новые продукты и адаптировать их под нужды конкретных клиентов.
3D-пульт для коллаборативного робота — пример того, как технологии сегодня делают будущее доступным уже сейчас.

Представьте команду, которая разработала интерфейс управления, но ещё не проверила корпус в сборе. Физический образец позволяет сопоставить дисплей, кнопки, крепёж и габариты. Ошибку на этом этапе проще обсудить до изготовления форм для серии.

Для мастер-модели важны и наружная поверхность, и техническая геометрия. После печати обсуждаются очистка, доводка и необходимая отделка: состояние образца влияет на поверхность будущей формы. Видимые на фото рёбра и посадочные элементы поясняют конструкцию, но не заменяют контроль размеров.

Если требуется конечная партия корпусов, отдельно выбираем литьевой материал и условия использования. Фотополимер мастер-модели и материал серийной детали могут различаться. В состав заказа можно включить только модель и печать либо дальнейшую подготовку оснастки.

Что прислать
для обсуждения

Не обязательно готовить полное техническое задание. Начните с фотографии, эскиза или образца — уточним недостающие данные вместе.
