Печатный корпус
Задаёт наружную форму, посадочное место и элементы крепления. На фотографиях видны ступенчатый профиль и наружные резьбы. Эти поверхности позволяют связать направляющую с окружающим узлом.
ИНЖЕНЕРНАЯ 3D-ПЕЧАТЬ · КАБЕЛЬНОЕ ПРОИЗВОДСТВОНаправляющая.
Направляющая.
Под керамический калибр.
Разработали и изготовили на фотополимерном принтере оснастку для линии гальванического лужения медной жилы — направляющую с посадочным местом под вклейку керамического калибра.
Обсудить оснастку ↗ЗАДАЧА / НАПРАВЛЯЮЩАЯ ДЛЯ ЛИНИИТЕХНОЛОГИЯ / ФОТОПОЛИМЕРНАЯ ПЕЧАТЬУЗЕЛ / КЕРАМИЧЕСКИЙ КАЛИБР
НЕБОЛЬШАЯ ДЕТАЛЬ В ПРОИЗВОДСТВЕННОЙ ЛИНИИСвоё посадочное место.
Своё посадочное место.
Своя геометрия.
При гальваническом лужении на медную жилу наносят слой олова. Жила проходит через технологическую линию, и направляющие элементы помогают организовать её путь через оборудование.
В этом проекте задача Быстро3Д — разработка и изготовление корпуса направляющей под керамический калибр. Керамическую вставку предусмотрено вклеивать в подготовленное посадочное место. Корпус связывает её геометрию с креплением в узле линии.
Практическая ценность такого подхода — оснастка под конкретную компоновку оборудования. Можно работать с посадочными размерами, резьбами и внешней формой как с единой цифровой моделью, а затем получать физическую деталь для сборки.
Два материала.
Разные задачи.
Керамический калибр
Отдельная вставка для рабочего прохода медной жилы. Керамику применяют в направляющих узлах, где важны износостойкость и качество контактной поверхности. В нашем проекте корпус подготовлен под её вклейку.
Посадка под вклейку
Размеры вставки и корпуса рассматривают вместе с клеевым соединением. Нужно согласовать зазор, положение рабочего отверстия и доступ при сборке. Клей выбирают под сочетание материалов и условия эксплуатации.
Что показано в кейсе
Разработка и фотополимерная печать направляющей. На снимках — напечатанные детали; установленная керамическая вставка и работа узла на линии здесь не показаны.
Геометрия в деталях.

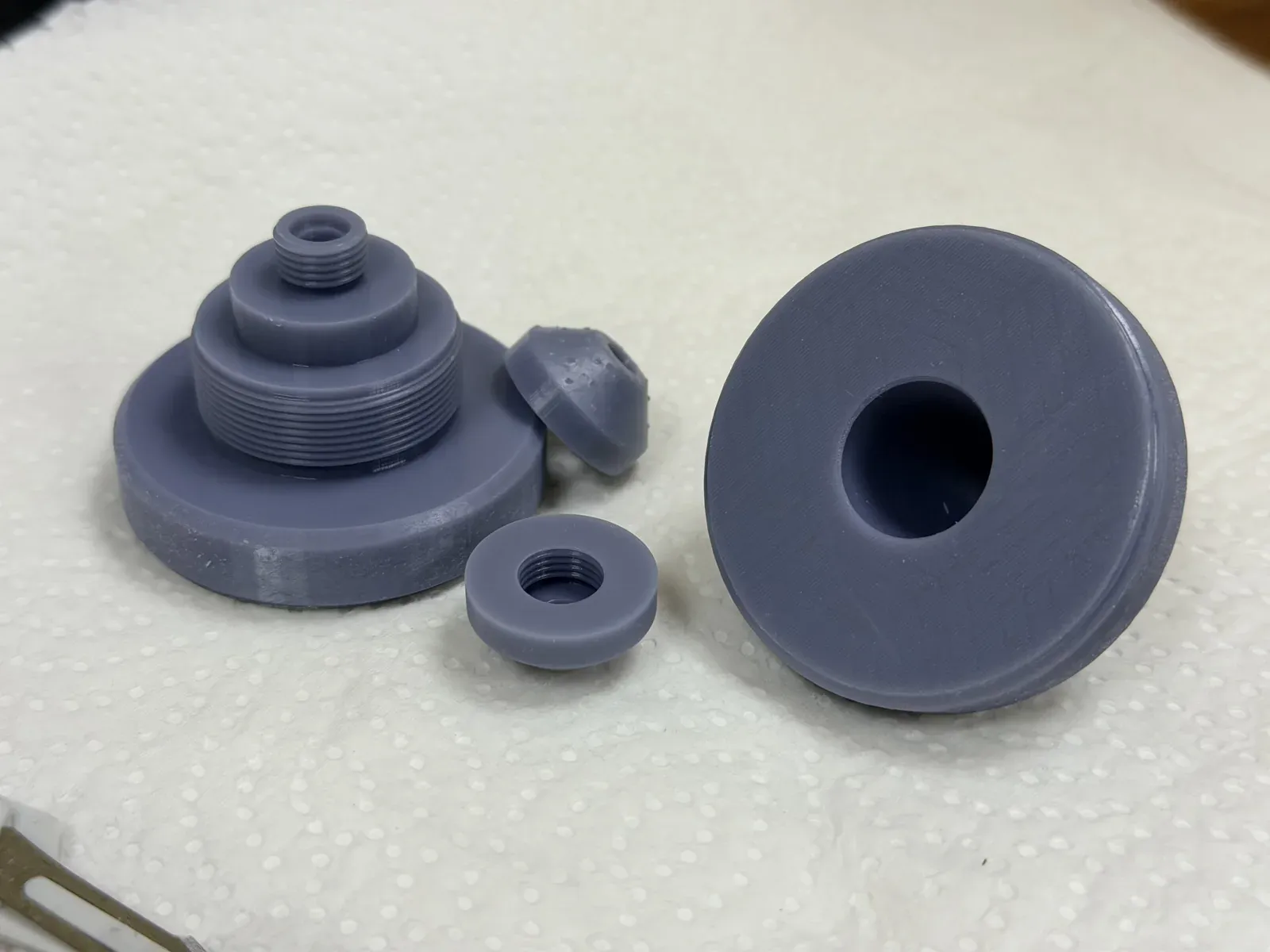

Общий вид комплекта и профиль направляющей крупным планом. Фотографии можно увеличить.
ОТ МОДЕЛИ К ДЕТАЛИ
Почему фотополимерная печать.
Для оснастки со ступенями, небольшими посадочными поверхностями и резьбами важна проработка геометрии. Фотополимерный принтер строит деталь из жидкой смолы, отверждая её светом послойно. Технология позволяет объединять несколько геометрических элементов в одном корпусе.
После печати деталь очищают от остатков смолы и обрабатывают по требованиям выбранного материала. Дополнительное отверждение, когда оно предусмотрено изготовителем смолы, влияет на свойства готового изделия. Посадочные поверхности и резьбы проверяют уже на обработанной детали.
Для заказчика это способ перейти от чертежа или образца к собственной оснастке и внести согласованные изменения в цифровую модель при следующем изготовлении.
Что важно согласовать для похожего узла
- Размеры керамического калибра и геометрию его рабочего отверстия.
- Посадочное место и крепление направляющей в оборудовании.
- Размеры и шаг резьб, требования к соосности и посадке.
- Нагрузку, температуру и возможный контакт с растворами.
- Клеевое соединение и порядок установки вставки.
- Проверку сборки и критерии приёмки готового узла.
Химическую стойкость определяют для конкретной смолы, раствора, температуры и времени контакта. Само назначение детали для гальванической линии не задаёт эти характеристики.
Нужна оснастка под свой узел?
Например, у оборудования есть нестандартное крепление, а рабочая керамическая вставка уже выбрана. Можно разработать корпус, который объединит эти два условия: расположение калибра и посадку в машине. Такой же подход полезен для держателей, переходников и направляющих с индивидуальной геометрией.
Для первого обсуждения пришлите чертёж, 3D-модель или фотографии узла с размерами. Отдельно укажите, что проходит через направляющую и в какой среде она будет работать. Это поможет выбрать конструкцию, материал и способ изготовления.
ПРИТЯГАТЕЛЬНЫЙ ЗАВОД · ПОДОЛЬСКПривезите деталь.
Привезите деталь.
Обсудим задачу у станка.
На площадке ПриТЯГАтельного Завода инженерные задачи возникают рядом с реальным производством. Направляющая для линии лужения — пример того, как проектирование и 3D-печать помогают создавать оснастку под конкретный технологический узел.
Будем рады видеть вас в гостях на ПриТЯГАтельном Заводе. Покажем напечатанные детали и производственную оснастку, расскажем о проектировании и проведём экскурсию по доступным локациям предприятия. Время визита и программу согласуем заранее.
