Разрабатываем оснастку для гипсового сувенира студии танцев: высокая платформа, тонкий каблук и узнаваемый силуэт туфли для занятий на пилоне.
Обсудить свой сувенир ↗У каждой студии есть свои узнаваемые образы. Для студии танцев на пилоне и стрип-пластики таким предметом стала туфля на высокой платформе. Задача этого проекта — изготовить оснастку, с которой этот образ можно воспроизводить в гипсе.
Это работа на стыке художественной идеи и производства: сохранить характер обуви, построить модель и продумать форму, которую удобно собирать и раскрывать.
Такой сувенир может стать подарком участнице, памятной вещью после выступления или частью оформления студии. Это варианты применения, а не перечень уже изготовленных нами тиражей.
Эскиз → сканирование образца → цифровая модель → 3D-печать → силиконовая форма → гипсовый сувенир.
Начинаем с эскиза и образа: туфля на высокой платформе и каблуке отсылает к эстетике занятий на пилоне и стрип-пластикой. Для сувенира важна узнаваемость силуэта. Размер, цвет будущей отделки и назначение обсуждаем до подготовки оснастки.
Обувь становится геометрическим исходником. Сканирование помогает перенести пропорции платформы, изгиб подошвы и форму каблука в цифровую среду. Это отправная точка для модели сувенира: поверхность скана ещё нужно обработать.
При построении модели продумываем не только внешний вид, но и дальнейший разъём формы, доступ к узким участкам и извлечение отливки. Тонкий каблук и переходы между объёмами требуют особого внимания. Масштаб и детали адаптируют под задачу сувенира.
Цифровую геометрию переводим в мастер-модель. После печати поверхность подготавливают к формованию: её фактура будет влиять на поверхность будущей отливки. Белая туфля на наших фотографиях — именно мастер-модель, а не готовый гипсовый сувенир.

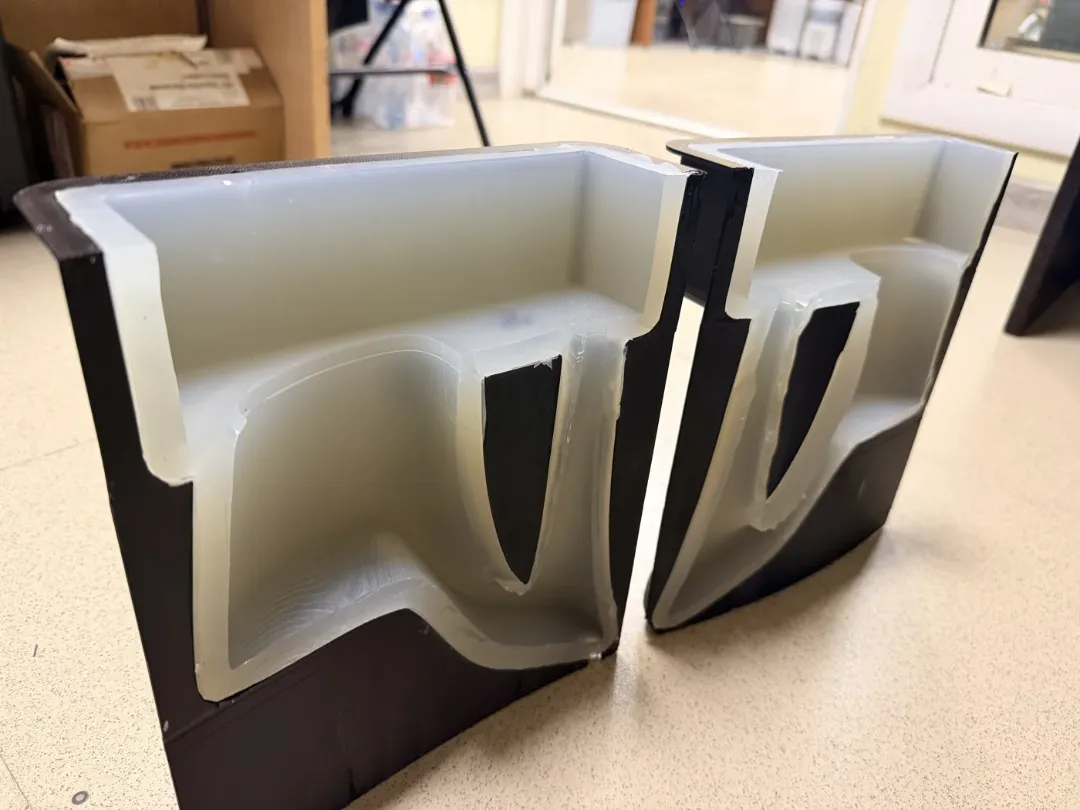

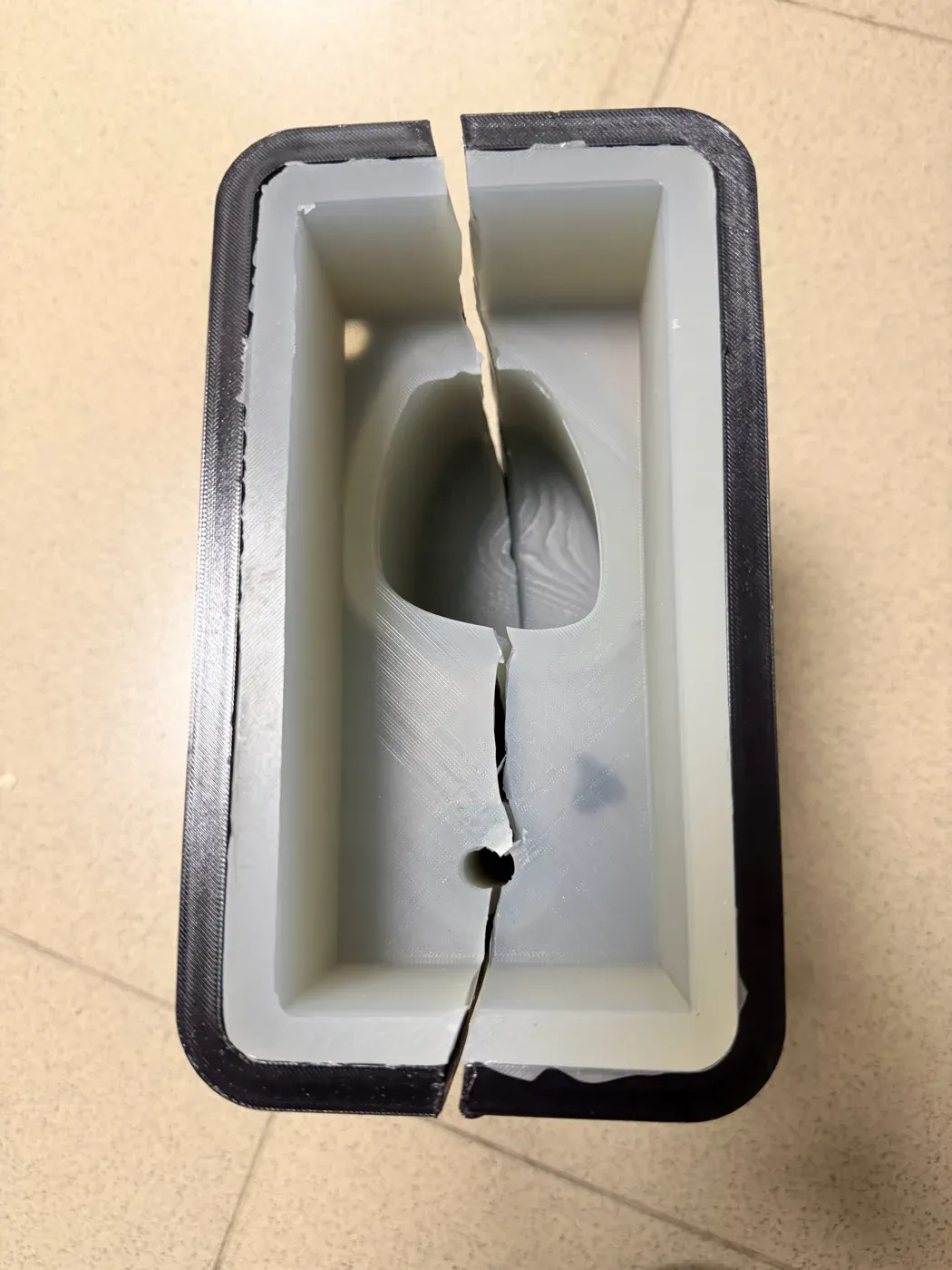

Фотографии показывают силиконовую рабочую часть и чёрный поддерживающий корпус. Разъём позволяет раскрыть оснастку вокруг сложной геометрии туфли. Корпус удерживает эластичную часть в заданном положении при сборке и заливке.
Оснастка предназначена для изготовления гипсовых сувениров. После пробной заливки оценивают заполнение мелких участков, поверхность и извлечение изделия. Затем можно согласовать обработку и окраску. Готовые отливки в предоставленном фотоархиве пока не показаны.

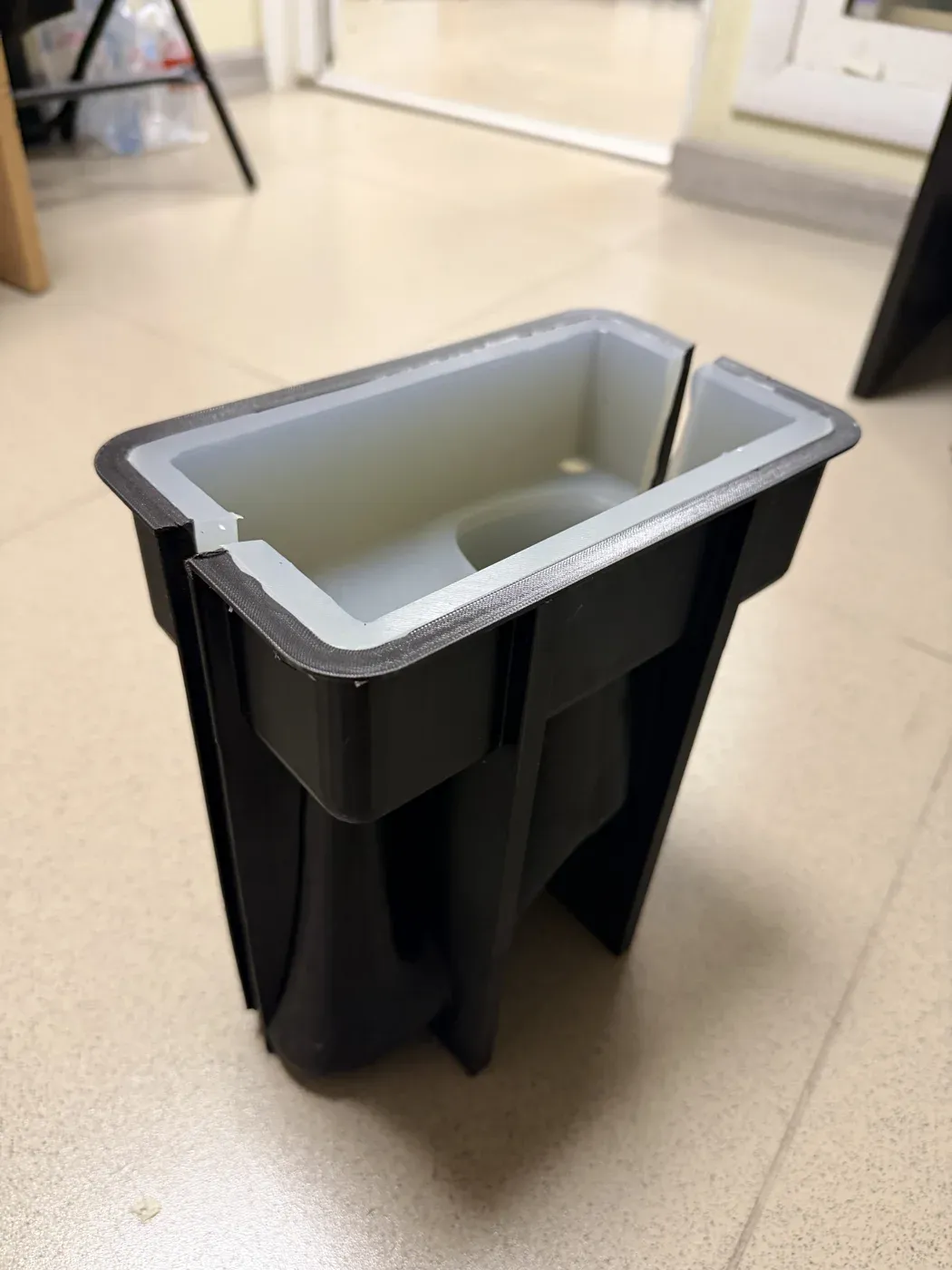

Собранная оснастка, детали разъёма и мастер-модель. Нажмите на фотографию, чтобы рассмотреть конструкцию.
Высокая платформа, каблук и пространство под сводом создают сложный силуэт. Разъём даёт доступ к модели с разных сторон. На фотографиях хорошо видно, как мягкая рабочая часть сочетается с жёсткой внешней поддержкой.
При переходе к отливкам важно проверить заполнение узких мест и аккуратность извлечения. После пробного изделия согласуют поверхность и отделку. Фотографии готовых гипсовых изделий дополним по мере появления. Сейчас на странице показаны оснастка и мастер-модель.
Стоимость зависит от геометрии, размеров и состава работ. Начать обсуждение можно с нескольких фотографий и желаемого размера.
В мастерской встречаются инженерные задачи и творческие проекты. Туфля для танцевальной студии — один из примеров того, как цифровые технологии помогают создавать предметы с собственным характером.
