Когда технология становится художественным языком
Как мог бы выглядеть разговор о вере, человеке и искусственном интеллекте, если вести его языком инженерии? В проекте Deus Ex Machina мы соединили образ распятия с рисунком печатной платы: дорожками, контактными площадками и строгой геометрией корпуса.
Название переводится как «бог из машины». В нашем замысле оно обращено к сегодняшнему отношению к технологиям: мы всё чаще ждём от алгоритмов готовых ответов и решений. Образ Христа в центре композиции возвращает внимание к человеку, его ответственности и ценностям. Развитие техники не освобождает нас от необходимости понимать, ради чего мы её создаём.
Для студии Speed3D этот проект стал задачей на соединение художественного образа и предметного проектирования. Нужно было сохранить выразительность рисунка и одновременно продумать, из каких деталей будет состоять объект, как он соберётся и откуда появится свет.
За технологиями должен оставаться человек — его ответственность, ценности и понимание главного.
Из изображения — в производственные слои

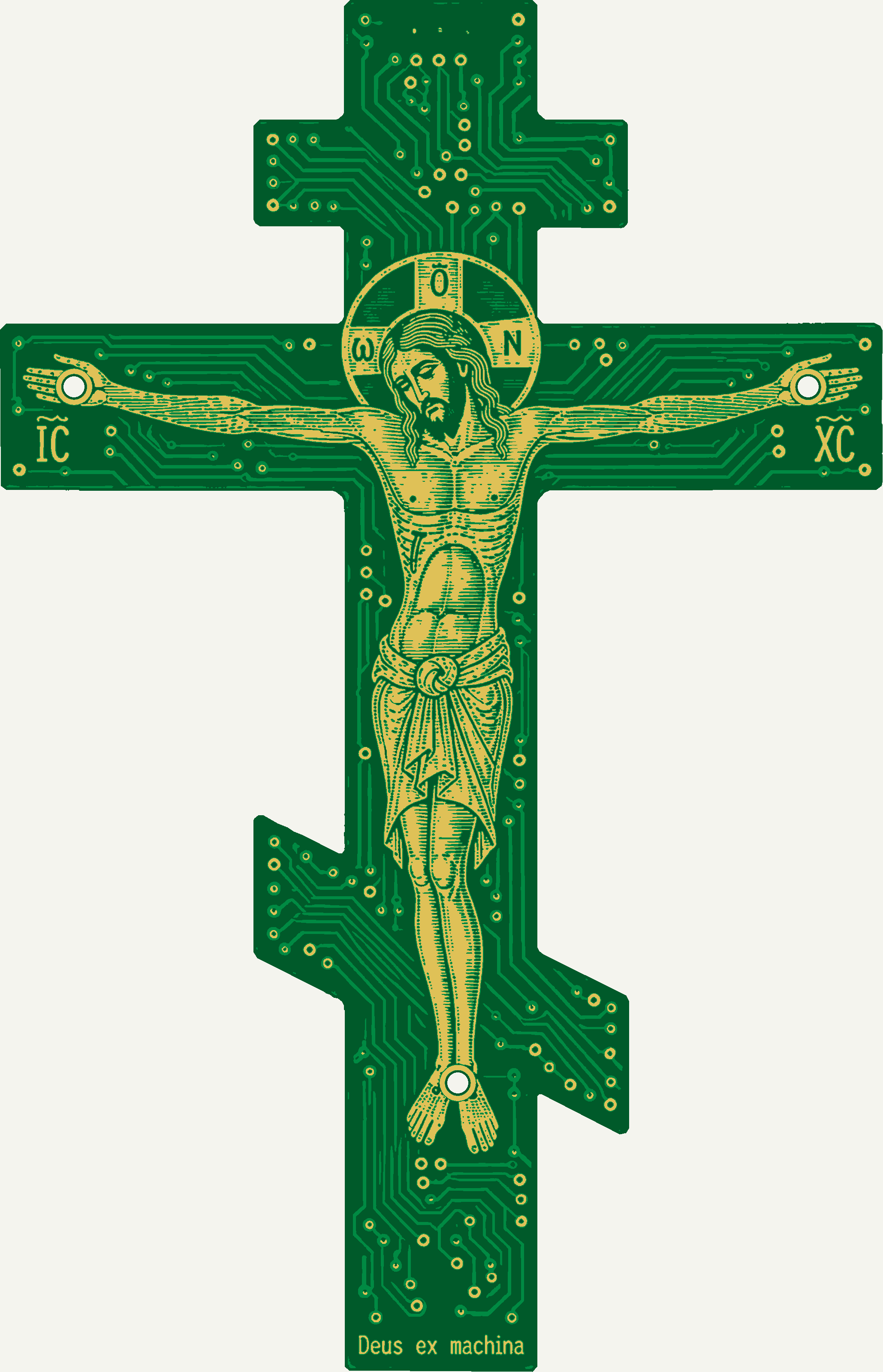

За основу приняли декоративную плату высотой 400 мм. Зелёная поверхность и золотистый рисунок отсылают к электронике, а разводка дорожек формирует орнамент вокруг центрального образа. Здесь рисунок платы выполняет художественную функцию; работа устройства не зависит от изображённых цепей.
При подготовке проекта изображение разделили на контур, медные слои, окна защитной маски и сверловку. Для золотистых участков предусмотрено покрытие ENIG — никель с тонким слоем иммерсионного золота. Результат этого этапа — комплект Gerber-файлов и данные сверловки для передачи изготовителю платы.
Особое внимание уделили мелким штрихам лица, волос и одежды. То, что красиво выглядит на исходной визуализации, необходимо перевести в воспроизводимую геометрию. После уточнения рисунка распятия обновили лицевые слои, сохранив внешний контур и расположение крепёжных отверстий.
Настоящее золото.
Технология становится образом.
Печатная плата Deus Ex Machina изготовлена. На фотографии уже можно рассмотреть тонкую графику центрального изображения, рисунок проводников и металлические акценты на зелёном фоне. Для платы использовано иммерсионное золочение.
В процессе ENIG открытую медь покрывают химически осаждённым никелем, затем тончайшим слоем золота. Золото наносится химическим способом, без внешнего электрического тока. Никель служит барьерным слоем, а золото защищает поверхность от окисления и сохраняет пригодность контактных площадок к пайке.
В нашем арт-объекте покрытие работает и на художественный замысел: золотой рисунок соединяет язык электроники с традиционной иконографией. Это декоративная плата — её проводники и площадки являются частью композиции.
Готовая плата — новый этап после проектирования. Впереди окончательная сборка объекта с корпусом и подсветкой.
Корпус, который продолжает форму
Следующим этапом стало 3D-проектирование корпуса. Мы разработали твердотельную модель платы и согласовали её с алюминиевой деталью, повторяющей силуэт креста. Для корпуса предложили фрезеровку и матовое чёрное анодирование: тёмное обрамление подчёркивает зелёный и золотистый рисунок.

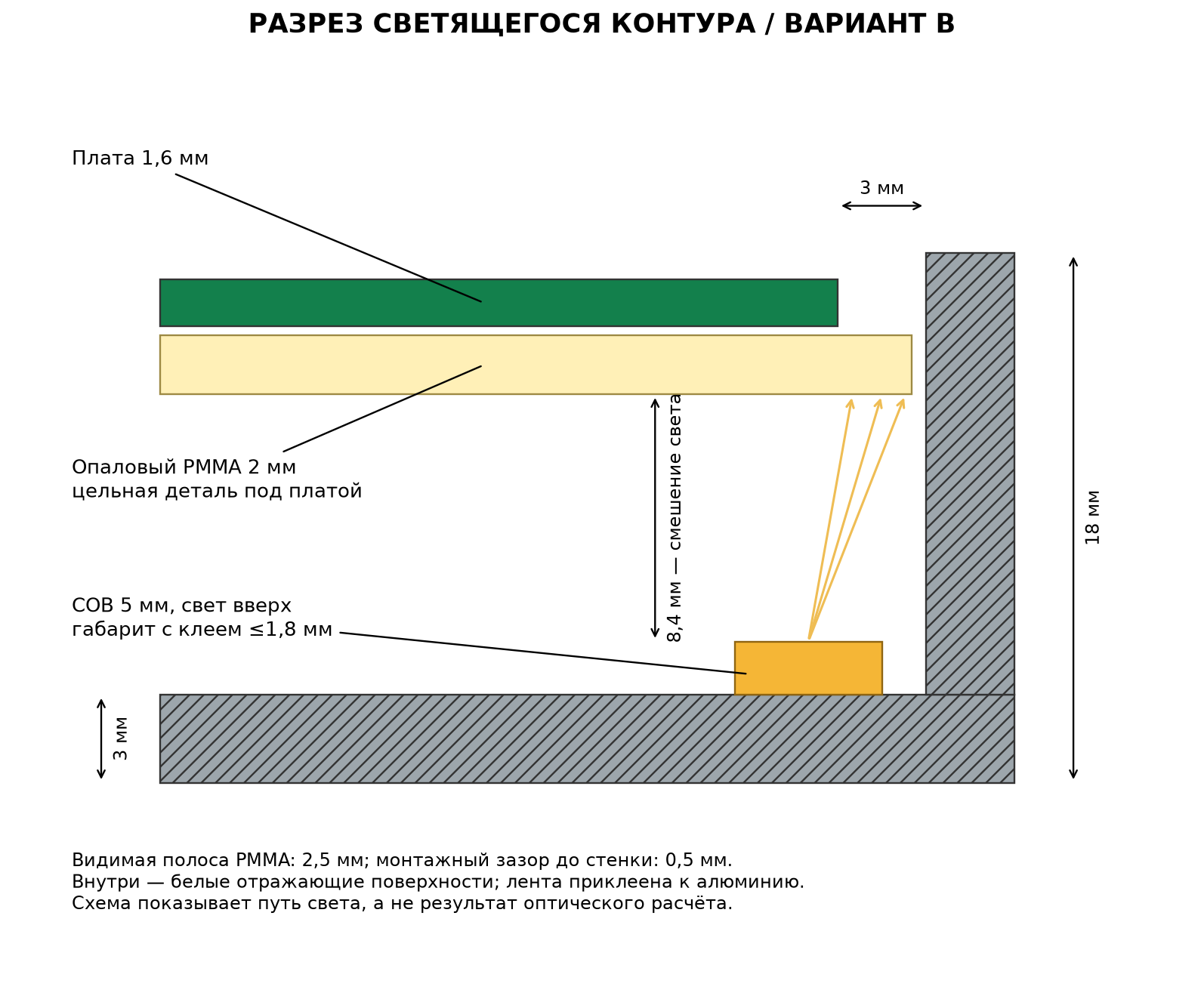

Внутри предусмотрены три монтажные бобышки. Плата крепится через изолирующие элементы, а между её краем и стенкой корпуса оставлен боковой зазор 3 мм. Этот промежуток стал частью светового решения.
Конструкция имеет глухое заднее дно. Свет должен выходить вперёд между платой и корпусом. Чтобы разместить подсветку и рассеиватель, в следующем варианте глубину корпуса увеличили до 18 мм.
Тёплая линия света
Мы заложили светодиодную подсветку по периметру внутренней полости. Над ней находится опаловый рассеиватель, который выступает за край декоративной платы. Через эту узкую полосу свет выходит наружу и обрисовывает контур.

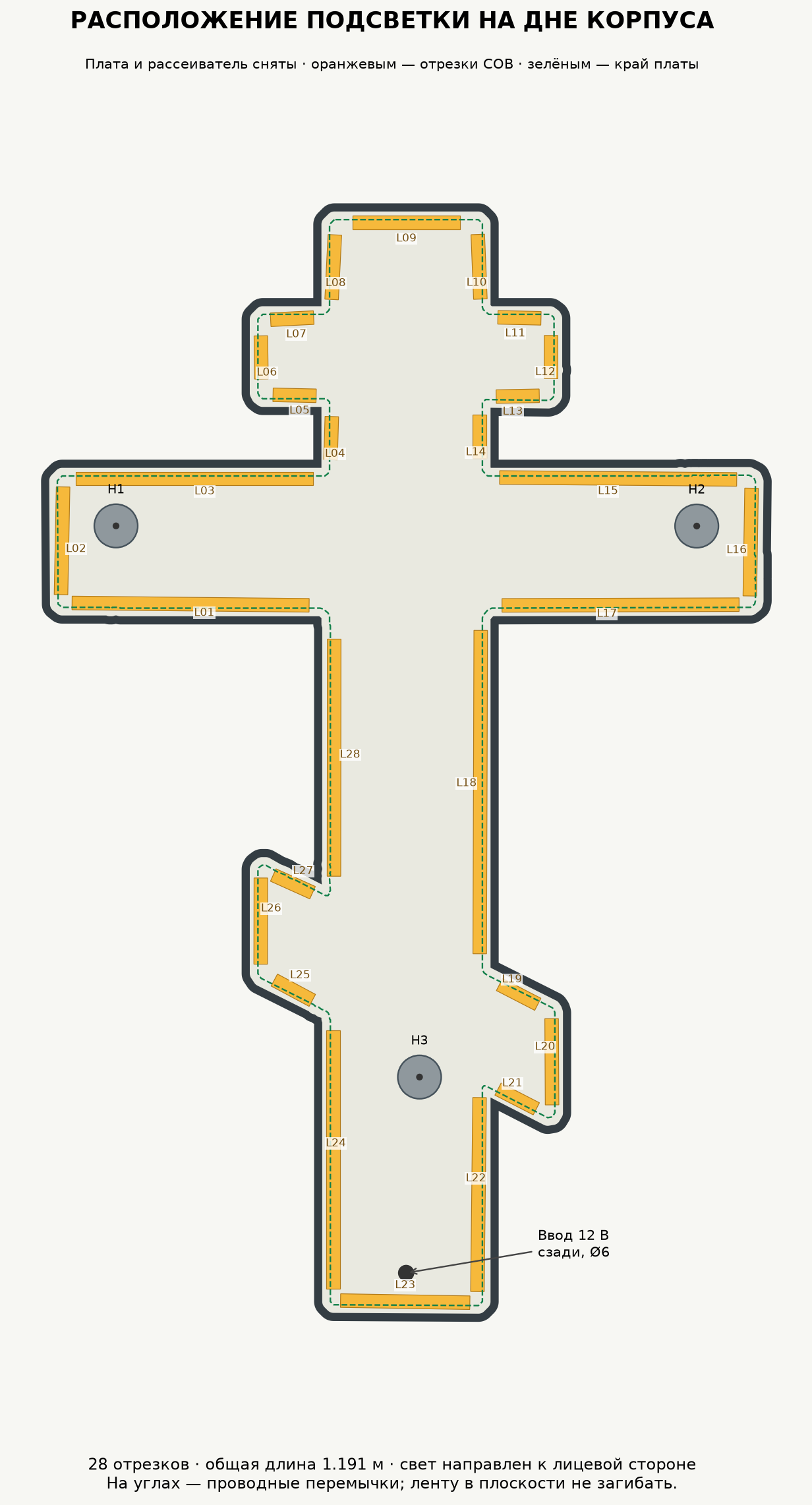

Для компоновки выбрали тёплый оттенок около 3000 K. Светодиодную ленту распределили прямыми отрезками с соединениями на углах; питание и регулировку яркости предусмотрели снаружи корпуса. Сам рисунок платы остаётся непрозрачным.

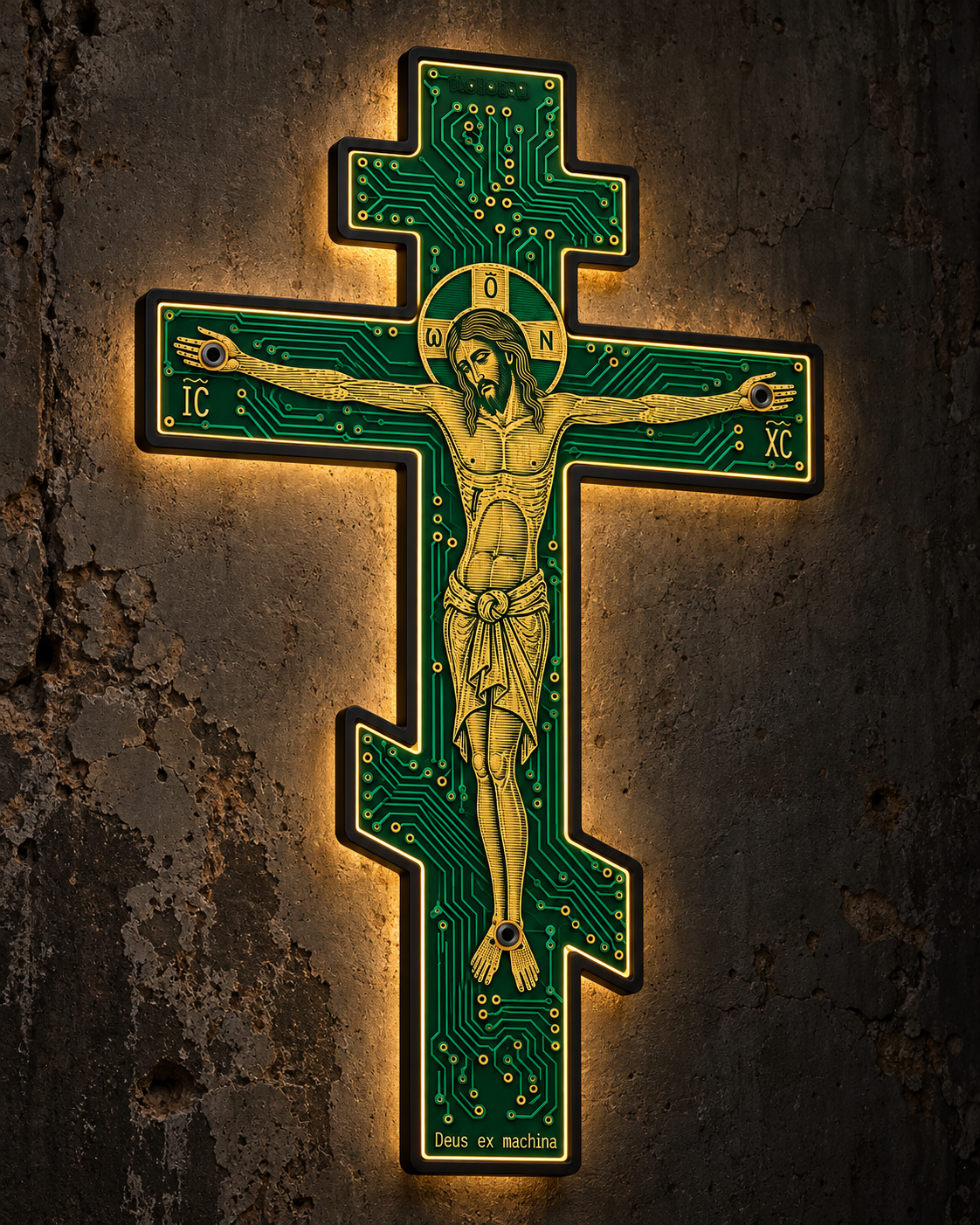

На художественной визуализации показано настроение объекта в полумраке. Точный характер свечения определит прототип: на нём предстоит проверить рассеивание в углах, яркость и нагрев.
Что подготовлено на этапе проектирования
Проект включает рисунок платы в производственных слоях, комплект Gerber и сверловки, твердотельные модели STEP, конструкцию корпуса и рассеивателя, схему размещения подсветки и визуализацию в интерьере.
Это результат проектного этапа. После подготовки файлов изготовлена декоративная печатная плата с иммерсионным золочением — её фотография показана выше. Следующий шаг — окончательная сборка опытного образца, проверка посадки деталей и реального светового эффекта.
Deus Ex Machina показывает, как необычная идея получает конструкцию: образ превращается в рисунок материала, силуэт — в геометрию корпуса, а небольшое расстояние между деталями — в световой акцент. Именно такие связи мы ищем, когда проектируем авторские арт-объекты.
